Com substituir les unitats de tambor
Quan és necessari substituir la unitat del tambor, apareix un missatge a la pantalla. Seguiu el procediment que es descriu a continuació per substituir la unitat del tambor.
1
Premeu el botó de la tapa esquerra de la unitat principal i obriu la tapa esquerra.
/b_tmp_trb_003.gif)
|
|
|
Per evitar que la unitat del tambor es faci malbé, obriu sempre la tapa esquerra més de 50 mm.
|
2
Obriu la tapa davantera.
3

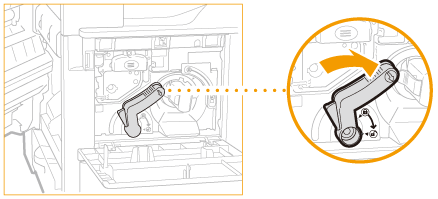

Gireu la palanca de desbloqueig.
4
Gireu el cargol i traieu-lo.
5
Fent servir l'agafador de la unitat del tambor, estireu-la suaument cap amunt.
6
Traieu la unitat del tambor nova de la bossa.
|
|
|
No tragueu la tapa protectora abans d'instal·lar la unitat del tambor a l'equip.
|
7
Subjecteu la tapa protectora de la unitat del tambor i alineeu-la amb les ranures de l'interior de la unitat principal.
8
Mentre subjecteu la tapa protectora, introduïu la unitat del tambor.
|
|
|
Tingueu cura de no tocar la part blau verdosa del tambor.
|
9
Traieu la tapa protectora de la unitat del tambor.
10
Gireu el cargol i col·loqueu-lo.
11

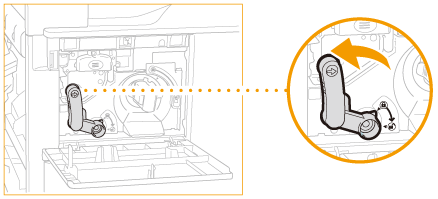

Gireu la palanca de desbloqueig cap a la seva posició vertical.
12
Introduïu la data i el valor
del comptador a l'etiqueta del comptador del tambor.
del comptador a l'etiqueta del comptador del tambor.
13
Col·loqueu l'etiqueta (
) del comptador a la unitat del tambor.
) del comptador a la unitat del tambor.
14
Tanqueu la tapa davantera i la tapa de l'esquerra.
