Uklanjanje zaglavljenog papira

Ako se papir zaglavi, na zaslonu će se pojaviti poruka <Papir zaglavljen.>. Pritisnite <Dalje> da biste prikazali jednostavna rješenja. Ako vam je teško shvatiti postupke prikazane na zaslonu, informacije o uklanjanju zaglavljenja potražite u sljedećim odjeljcima.
Prilikom uklanjanja zaglavljenog papira nemojte isključivati uređaj.
Isključivanjem uređaja brišu se podaci koji se ispisuju. Osobito pripazite kada primate faksove.
Trganje papira
Uklonite sve komade papira da se ne bi zaglavili.
Stalno zaglavljivanje papira
Lagano udarite snopom papira po ravnoj površini da biste poravnali rubove prije nego što papir umetnete u uređaj.
Provjerite odgovara li papir uređaju.
Papir
Provjerite nisu li u uređaju ostali zaglavljeni komadi papira.
Zaglavljeni dokument ili papir nemojte na silu izvlačiti iz uređaja.
Nasilnim izvlačenjem papira mogli biste oštetiti dijelove uređaja. Ako ne možete ukloniti papir, obratite se lokalnom ovlaštenom zastupniku tvrtke Canon.
Kada nije moguće riješiti problem

Zaglavljivanje dokumenata u ulagaču (DADF-AT1) (opcionalno)

Ako u ulagaču ima dokumenata, najprije ih uklonite. Potom slijedite postupak opisan u nastavku.
NAPOMENA
DADF-AT1 je standardna oprema uz model imageRUNNER 2204F.
1
Otvorite poklopac ulagača.
2

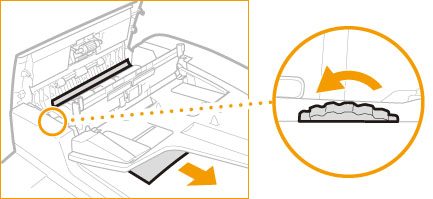

Okrenite kotačić u smjeru strelice i uklonite zaglavljeni papir iz izlazne ladice.
3
Nježno zatvorite poklopac ulagača.
4
Podignite ulagač i uklonite zaglavljeni dokument.
5
Pažljivo zatvorite ulagač.

Papir zaglavljen u ladici za papir 1

1
Uklonite zaglavljeni papir iz izlazne ladice pisača.
2
Pritisnite tipku na lijevom poklopcu uređaja i otvorite lijevi poklopac.
3
Otvorite lijevi poklopac ladice 1.
4
Uklonite zaglavljeni papir.
5
Uhvatite ručku i vucite ladicu 1 dok se ne zaustavi.
6
Uklonite zaglavljeni papir.
7
Nježno gurajte ladicu 1 nazad u uređaj sve dok ne škljocne.
8
Zatvorite lijevi poklopac ladice 1.
9
Stavite ruku na mjesto označeno simbolom na lijevom poklopcu glavne jedinice, a zatim nježno zatvorite lijevi poklopac tako da škljocne u ležište u zatvorenom položaju.

Zaglavljivanje papira u Kazetni modul-AD1 (opcionalno)

1
Uklonite zaglavljeni papir iz izlazne ladice pisača.
2
Pritisnite tipku na lijevom poklopcu uređaja i otvorite lijevi poklopac.
3
Otvorite lijevi poklopac ladice 1.
4
Uklonite zaglavljeni papir.
5
Zatvorite lijevi poklopac ladice 1.
6
Otvorite lijevi poklopac ladice 2.
7
Uklonite zaglavljeni papir.
8
Uhvatite ručku i vucite ladicu 2 dok se ne zaustavi.
9
Uklonite zaglavljeni papir.
10
Nježno gurajte ladicu 2 nazad u uređaj sve dok ne škljocne.
11
Zatvorite lijevi poklopac ladice 2.
12
Stavite ruku na mjesto označeno simbolom na lijevom poklopcu glavne jedinice, a zatim nježno zatvorite lijevi poklopac tako da škljocne u ležište u zatvorenom položaju.

Papir zaglavljen na izlaznom području

1
Uklonite zaglavljeni papir iz izlazne ladice pisača.
2
Pritisnite tipku na lijevom poklopcu uređaja i otvorite lijevi poklopac.
3
Uklonite zaglavljeni papir.
Fiksirna jedinica i njezina okolina u pisaču jako se zagrijavaju tijekom upotrebe. Prije uklanjanja zaglavljenog papira provjerite je li se fiksirna jedinica ohladila. Diranje fiksirne jedinice dok je vruća može prouzročiti opekline.
4
Otvorite lijevi poklopac ladice 1.
5
Uklonite zaglavljeni papir.
6
Zatvorite lijevi poklopac ladice 1.
7
Stavite ruku na mjesto označeno simbolom na lijevom poklopcu glavne jedinice, a zatim nježno zatvorite lijevi poklopac tako da škljocne u ležište u zatvorenom položaju.

Zaglavljivanje papira u Jedinica za obostranu obradu - C1 (opcionalno)

1
Uklonite zaglavljeni papir iz izlazne ladice pisača.
2
Pritisnite tipku na lijevom poklopcu uređaja i otvorite lijevi poklopac.
3
Uklonite sve zaglavljene papire koji proviruju iz donjih i gornjih dijelova jedinice za obostranu obradu.
Neki dijelovi komponente Jedinica za obostranu obradu - C1 izloženi su visokim temperaturama. Pripazite da tijekom uklanjanja zaglavljenog papira ne dodirujete ništa u ovoj jedinici.
4
Otvorite lijevi poklopac ladice 1.
5
Uklonite zaglavljeni papir.
6
Zatvorite lijevi poklopac ladice 1.
7
Stavite ruku na mjesto označeno simbolom na lijevom poklopcu glavne jedinice, a zatim nježno zatvorite lijevi poklopac tako da škljocne u ležište u zatvorenom položaju.

Papiri zaglavljeni u blizini fiksirne jedinice

1
Uklonite zaglavljeni papir iz izlazne ladice pisača.
2
Pritisnite tipku na lijevom poklopcu uređaja i otvorite lijevi poklopac.
3
Otvorite lijevi poklopac ladice 1.
4
Uklonite zaglavljeni papir.
Fiksirna jedinica i njezina okolina u pisaču jako se zagrijavaju tijekom upotrebe. Prije uklanjanja zaglavljenog papira provjerite je li se fiksirna jedinica ohladila. Diranje fiksirne jedinice dok je vruća može prouzročiti opekline.
5
Zatvorite lijevi poklopac ladice 1.
6
Stavite ruku na mjesto označeno simbolom na lijevom poklopcu glavne jedinice, a zatim nježno zatvorite lijevi poklopac tako da škljocne u ležište u zatvorenom položaju.

Papir zaglavljen u višenamjenskom odlagaču

1
Uklonite i papir koji je uložen u višenamjenski odlagač.
2
Pritisnite tipku na lijevom poklopcu uređaja i otvorite lijevi poklopac.
3
Uklonite zaglavljeni papir.
4
Stavite ruku na mjesto označeno simbolom na lijevom poklopcu glavne jedinice, a zatim nježno zatvorite lijevi poklopac tako da škljocne u ležište u zatvorenom položaju.
14HH-080
