Postup výměny bubnové jednotky
V případě nutnosti výměny bubnové jednotky se na displeji zobrazí hlášení. Podle níže uvedeného postupu vyměňte bubnovou jednotku.
1
Stiskněte tlačítko na levém krytu a otevřete levý kryt.
/b_tmp_trb_003.gif)
|
|
|
Abyste zabránili poškození bubnové jednotky, vždy otevřete levý kryt v rozsahu větším než 50 mm.
|
2
Otevřete přední kryt.
3

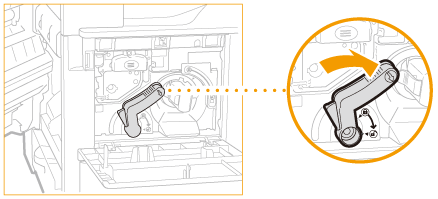

Otočte odjišťovací páčkou.
4
Vyšroubujte a odejměte šroub.
5
Uchopte držátko bubnové jednotky, mírně ji nakloňte nahoru a vytáhněte ji.
6
Vyjměte novou bubnovou jednotku z obalu.
|
|
|
Před instalací bubnové jednotky z ní neodstraňujte ochranný kryt.
|
7
Uchopte ochranný kryt bubnové jednotky a zarovnejte ji s otvory uvnitř hlavní jednotky.
8
Přidržte ochranný kryt a zasuňte bubnovou jednotku.
|
|
|
Dávejte pozor, abyste se nedotkli modrozelené části bubnu.
|
9
Odeberte ochranný kryt bubnové jednotky.
10
Zašroubujte šroub.
11

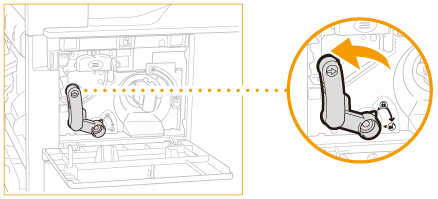

Otočte zajišťovací páčku do vertikální polohy.
12
Zkontrolujte počitadlo
a zaznamenejte datum a údaj na počitadle.
a zaznamenejte datum a údaj na počitadle.
13
Připevněte štítek s údajem počitadla (
) na bubnovou jednotku.
) na bubnovou jednotku.
14
Zavřete přední a levý kryt.
