Odstraňování zachycených papírů

Pokud dojde k zachycení papíru, zobrazí se na obrazovce zpráva <Zachycený papír.>. Stisknutím tlačítka <Další> zobrazíte jednoduchá řešení. Pokud potřebujete odstranit uvíznutý papír a postupy na displeji jsou obtížně pochopitelné, podívejte se do následujících částí.
Při vyjímání zachyceného papíru zařízení nevypínejte
Pokud byste zařízení vypnuli, došlo by k odstranění právě tisknutých dat. Při přijímání faxových dokumentů buďte zvlášť opatrní.
Pokud se papír roztrhne
Odstraňte všechny kousky papíru, aby nemohlo dojít k jejich zachycení.
Pokud se papír zachycuje v přístroji opakovaně
Před vložením papíru do zařízení sklepněte hrany stohu papíru o rovnou plochu a zarovnejte okraje.
Zkontrolujte, zda papír odpovídá požadavkům zařízení.
Papír
Zkontrolujte, zda v zařízení nezůstaly zbytky zachyceného papíru.
Nevytahujte zachycený dokument nebo papír ze zařízení silou
Pokud byste papír vytahovali silou, mohlo by dojít k poškození částí zařízení. Jestliže se vám papír nedaří odstranit, obraťte se na svého místního autorizovaného zástupce Canon.
Pokud problém nelze vyřešit

Dokument uvízne v podavačiDADF-AT1 (volitelné)

Jsou-li v podavači umístěné dokumenty, nejprve je vyjměte. Poté postupujte podle následujících kroků.
POZNÁMKA
DADF-AT1 představuje standardní vybavení u zařízení imageRUNNER 2204F.
1
Otevřete kryt podavače.
2

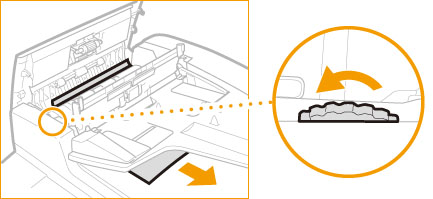

Otočte volič ve směru šipky a odeberte zaseknutý papír z výstupní přihrádky.
3
Opatrně zavřete kryt podavače.
4
Zdvihněte podavač a odeberte zaseknutý dokument.
5
Opatrně sklopte podavač.

Papír se zachytí v zásuvce 1

1
Odeberte zachycený papír z výstupní přihrádky.
2
Stiskněte tlačítko na levém krytu hlavní jednotky a otevřete levý kryt.
3
Otevřete levý kryt zásuvky 1.
4
Odstraňte zachycený papír.
5
Uchopte rukojeť a vytáhněte zásuvku 1, dokud se nezastaví.
6
Odstraňte zachycený papír.
7
Opatrně zasouvejte zásuvku 1 zpět do stroje, dokud s cvaknutím nezapadne na své místo.
8
Zavřete levý kryt zásuvky 1.
9
Položte ruku na místo označené symbolem ruky, který se nachází na levém krytu hlavní jednotky, a opatrně levý kryt zavírejte, dokud s cvaknutím nezapadne do zavřené polohy.

Uvíznutí papíru uvnitř zařízení Cassette Feeding Module-AD1 (volitelné)

1
Odeberte zachycený papír z výstupní přihrádky.
2
Stiskněte tlačítko na levém krytu hlavní jednotky a otevřete levý kryt.
3
Otevřete levý kryt zásuvky 1.
4
Odstraňte zachycený papír.
5
Zavřete levý kryt zásuvky 1.
6
Otevřete levý kryt zásuvky 2.
7
Odstraňte zachycený papír.
8
Uchopte rukojeť a vytáhněte zásuvku 2, dokud se nezastaví.
9
Odstraňte zachycený papír.
10
Opatrně zasouvejte zásuvku 2 zpět do stroje, dokud s cvaknutím nezapadne na své místo.
11
Zavřete levý kryt zásuvky 2.
12
Položte ruku na místo označené symbolem ruky, který se nachází na levém krytu hlavní jednotky, a opatrně levý kryt zavírejte, dokud s cvaknutím nezapadne do zavřené polohy.

Papír uvízne v oblasti výstupu

1
Odeberte zachycený papír z výstupní přihrádky.
2
Stiskněte tlačítko na levém krytu hlavní jednotky a otevřete levý kryt.
3
Odstraňte zachycený papír.
Fixační sestava a její okolí uvnitř tiskárny se během tisku zahřívají. Před odstraňováním papíru se ujistěte, že fixační sestava zcela vychladla. Pokud se dotknete ještě horké fixační sestavy, můžete se popálit.
4
Otevřete levý kryt zásuvky 1.
5
Odstraňte zachycený papír.
6
Zavřete levý kryt zásuvky 1.
7
Položte ruku na místo označené symbolem ruky, který se nachází na levém krytu hlavní jednotky, a opatrně levý kryt zavírejte, dokud s cvaknutím nezapadne do zavřené polohy.

Uvíznutí papíru uvnitř zařízení Duplexní jednotka C1 (volitelné)

1
Odeberte zachycený papír z výstupní přihrádky.
2
Stiskněte tlačítko na levém krytu hlavní jednotky a otevřete levý kryt.
3
Odstraňte veškerý zachycený papír vyčnívající z horní a dolní části duplexní jednotky.
Některé části Duplexní jednotka C1 jsou vystaveny vysokým teplotám. Při odstraňování zachyceného papíru dbejte na to, abyste se nedotkli žádné části jednotky.
4
Otevřete levý kryt zásuvky 1.
5
Odstraňte zachycený papír.
6
Zavřete levý kryt zásuvky 1.
7
Položte ruku na místo označené symbolem ruky, který se nachází na levém krytu hlavní jednotky, a opatrně levý kryt zavírejte, dokud s cvaknutím nezapadne do zavřené polohy.

Zachycení papíru v oblasti fixační sestavy

1
Odeberte zachycený papír z výstupní přihrádky.
2
Stiskněte tlačítko na levém krytu hlavní jednotky a otevřete levý kryt.
3
Otevřete levý kryt zásuvky 1.
4
Odstraňte zachycený papír.
Fixační sestava a její okolí uvnitř tiskárny se během tisku zahřívají. Před odstraňováním papíru se ujistěte, že fixační sestava zcela vychladla. Pokud se dotknete ještě horké fixační sestavy, můžete se popálit.
5
Zavřete levý kryt zásuvky 1.
6
Položte ruku na místo označené symbolem ruky, který se nachází na levém krytu hlavní jednotky, a opatrně levý kryt zavírejte, dokud s cvaknutím nezapadne do zavřené polohy.

Papír uvízne ve víceúčelové přihrádce

1
Je-li ve víceúčelové přihrádce uložen papír, vyjměte ho.
2
Stiskněte tlačítko na levém krytu hlavní jednotky a otevřete levý kryt.
3
Odstraňte veškerý zachycený papír.
4
Položte ruku na místo označené symbolem ruky, který se nachází na levém krytu hlavní jednotky, a opatrně levý kryt zavírejte, dokud s cvaknutím nezapadne do zavřené polohy.
