Wymiana zespołu bębna
Jeżeli zespół bębna musi zostać wymieniony, na wyświetlaczu pojawi się odpowiedni komunikat. Aby wymienić bęben, należy postępować zgodnie z poniższą procedurą.
1
Wciśnij przycisk na lewej pokrywie i otwórz lewą pokrywę.
/b_tmp_trb_003.gif)
|
|
|
Aby uniknąć uszkodzenia zespołu bębna, zawsze należy otwierać lewą pokrywę na szerokość około 50 mm.
|
2
Otwórz przednią pokrywę.
3

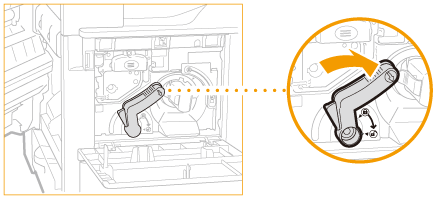

Obrócić dźwignię odblokowania.
4
Odkręcić śrubę i odłączyć.
5
Po uchwyceniu rączki jednostki bębna, należy ją podnieść lekko w górę.
6
Wyjmij nowy zespół bębna z opakowania.
|
|
|
Nie zdejmuj pokrywy ochronnej z zespołu bębna zanim nie zostanie on zamontowany w urządzeniu.
|
7
Trzymając zespół bębna za pokrywę ochronną zrównaj go z otworami wewnątrz głównego zespołu.
8
W czasie trzymania za pokrywę ochronną, włożyć zespół bębna.
|
|
|
Należy uważać, aby nie dotknąć niebiesko-zielonego elementu bębna.
|
9
Zdejmij z zespołu bębna pokrywę ochronną.
10
Odkręcić śrubę i podłączyć.
11

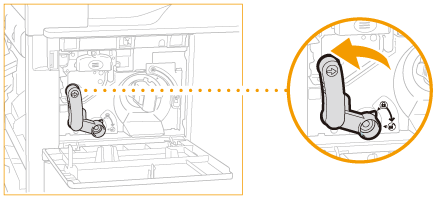

Obrócić, aby odblokować (ustawić w położeniu pionowym) dźwignię blokującą.
12
Sprawdź licznik
wprowadź datę i wartość licznika na nalepce zasobnika bębnowego.
wprowadź datę i wartość licznika na nalepce zasobnika bębnowego.
13
Przymocować etykietę (
) do jednostki bębna.
) do jednostki bębna.
14
Zamknij przednią i lewą pokrywę.
