Зазначення IP-адрес для правил брандмауера

Можна або дозволити зв’язок лише з пристроями, які мають указані IP-адреси, або блокувати пристрої з вказаними IP-адресами (але дозволити інші зв’язки). Можна вказати одну IP-адресу або діапазон IP-адрес.
Для мереж IPv4 та IPv6 можна вказати до 4 IP-адрес (або діапазонів IP-адрес).
Пакетні фільтри апарата, описані в цьому розділі, керують зв’язками через протоколи TCP, UDP й ICMP.
1
Запустіть Remote UI (Інтерфейс віддаленого користувача) й виконайте вхід у режимі системного адміністратора. Початок роботи з Remote UI (Інтерфейс віддаленого користувача)
2
Клацніть елемент [Settings/Registration].
3

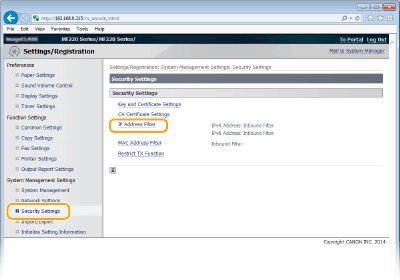

Натисніть елементи [Security Settings]  [IP Address Filter].
4

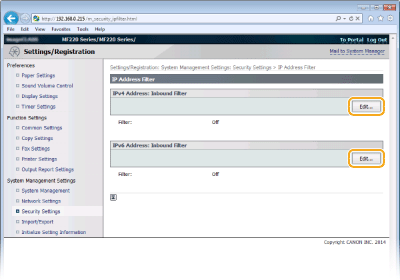

Клацніть елемент [Edit...] для потрібного типу фільтра.
[IPv4 Address: Inbound Filter]
Укажіть адреси IPv4, щоб обмежити отримання даних апаратом.
[IPv6 Address: Inbound Filter]
Укажіть адреси IPv6, щоб обмежити отримання даних апаратом.
5

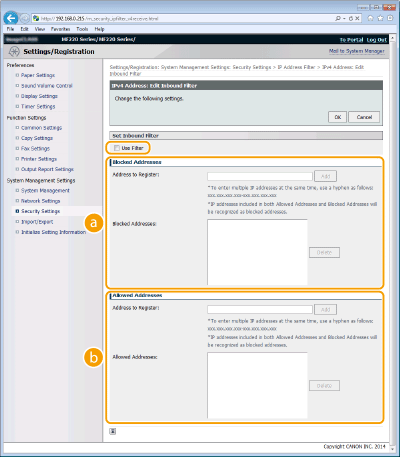

Укажіть параметри для пакетного фільтрування.
 [Blocked Addresses]
Реєстрація адрес, які потрібно заблокувати, а також перевірка та видалення зареєстрованих заблокованих адрес.
 [Allowed Addresses]
Реєстрація адрес, які слід дозволити, а також перевірка та видалення зареєстрованих дозволених адрес.
1
Установіть прапорець [Use Filter].
Установіть цей прапорець, щоб обмежити обмін даними. Щоб зняти обмеження, зніміть прапорець.
2
Укажіть адресу.
У текстовому полі [Address to Register] введіть IP-адресу (або діапазон IP-адрес) і натисніть кнопку [Add].
Зареєстрована адреса
Результат
[Blocked Addresses]
Обмежений прийом даних від пристроїв, IP-адреси яких зазначено в розділі [Address to Register]. Обмін інформацією доступний для пристроїв із будь-якими іншими IP-адресами.
[Allowed Addresses]
Дозволений прийом даних від пристроїв, IP-адреси яких зазначено в розділі [Address to Register], і водночас обмежений – від пристроїв із будь-якими іншими IP-адресами.
Адресу зареєстровано як заблоковану та дозволену
Дозволений прийом даних від пристроїв з IP-адресами, зареєстрованими в розділі [Allowed Addresses], і водночас обмежений – від пристроїв із будь-якими іншими IP-адресами. Проте обмін даними обмежений для IP-адрес, які також зареєстровані в пункті [Blocked Addresses].

Перевірка помилок вводу
Якщо IP-адреси введено неправильно, доступ до апарата через Remote UI (Інтерфейс віддаленого користувача) може стати неможливим. У такому разі для параметра <IPv4 Address Filter> або <IPv6 Address Filter> встановіть значення <Off>. IPv4 Address Filter    IPv6 Address Filter

Форма вводу IP-адрес
Значення
Приклад
Введення однієї адреси
IPv4:
Розмежовуйте числа крапками.
192.168.0.10
IPv6:
Розмежовуйте символи двокрапками.
fe80::10
Зазначення діапазону адрес
Вставте дефіс між адресами.
IPv4:
192.168.0.10-192.168.0.20
IPv6
fe80::10-fe80::20
Зазначення діапазону адрес за допомогою префікса (лише IPv6-адреси)
Введіть адресу, а після неї — скісну риску та число, яке позначає довжину префікса.
fe80::1234/64
Видалення IP-адреси з винятків
Виберіть IP-адресу та натисніть кнопку [Delete].
3
Натисніть [OK].
Щоб увімкнути або вимкнути параметри фільтрування IP-адрес, натисніть на головному екрані кнопку <Menu>. IPv4 Address Filter    IPv6 Address Filter
ПОСИЛАННЯ
Зазначення MAC-адрес для правил брандмауера
