Ładowanie papieru do podajnika bocznego

W celu wykonywania wydruków na przezroczystych foliach, nalepkach, materiałach niestandardowych lub kopertach, materiały te należy umieszczać w bocznym podajniku.
Papier załadowany do podajnika bocznego, musi spełniać wymagania wyróżnione poniżej.
UWAGA
Aby uzyskać więcej informacji, patrz Dopuszczalne materiały papiernicze.
Format papieru
Standardowy format:
A4, A4R, A3 lub A5R
Format dowolny:
99 mm × 148 mm do 297 mm × 432 mm
Koperta:
No.10 (COM10), ISO-B5, Monarch, ISO-C5 lub DL
Gramatura papieru
64 do 128 g/m2
Standardowy format
Można wybrać formaty papieru typu ISO (takie jak A4 i B5) lub North American (takie jak LTR i LGL) poprzez przełączenie na inną grupę papierów podczas określania formatu papieru.
Dow. Rozmiar
Można załadować niestandardowe formaty papieru od 99 mm × 148 mm do 297 mm × 432 mm.
Koperta
Do bocznego podajnika można wkładać następujące rodzaje kopert:
No.10 (COM10): 104,7 mm × 241,3 mm
ISO-B5: 176 mm × 250 mm
Monarch: 98,4 mm × 190,5 mm
ISO-C5: 162 mm × 229 mm
DL: 110 mm × 220 mm
WAŻNE
By podać papier z podajnika bocznego wraz z trybem APS/ADS, należy go udostępnić dla każdej funkcji. (Automatyczny wybór papieru/Automatyczne przełączanie szuflady)
Papier pomarszczony lub zagięty należy wcześniej rozprostować tak, aby był on sprawnie podawany przez boczny podajnik (dopuszczalne zagięcie: poniżej 10 mm dla standardowego papieru i poniżej 5 mm dla grubego papieru).
Podajnik boczny, może nie przyjmować papieru wilgotnego.
Nie wkładaj pomieszanych formatów i rodzajów papieru.
Upewnij się, że ustawienie rodzaju papieru jest odpowiednie. Ustawienie nieprawidłowego rodzaju papieru może źle wpłynąć na jakość obrazu, uszkodzić zestaw utrwalający i powodować zacinanie papieru.
Arkusze z nalepkami należy podawać po jednym i od razu usuwać każdy wyprowadzony arkusz na tacę. Włożenie kilku arkuszy z nalepkami może spowodować blokowanie się papieru.
Wkładanie wiele arkuszy grubego papieru do podajnika bocznego, może skutkować zacinaniem się urządzenia. W takim przypadku należy wkładać papier po jednym arkuszu.
Drukując na kopertach należy pamiętać, aby po zadrukowaniu 10 sztuk zdjąć koperty z tacy wyprowadzającej.
Podczas drukowania koperty mogą się zaginać.
UWAGA
Aby zawsze otrzymywać wydruki o bardzo wysokiej jakości, zaleca się stosowanie papieru rekomendowanego przez firmę Canon.
1
Otworzyć boczny podajnik.
Jeśli formaty/rodzaje papieru wkładane do podajnika bocznego, różnią się od domyślnych formatów/rodzajów ustawionych dla podajnika bocznego, wyłącz ustawienia domyślne formatu/rodzaju papieru. (Standardowy papier dla bocznego podajnika)
Przy ładowaniu papieru o dużym formacie należy rozłożyć tacę pomocniczą oraz wysunąć przedłużenie tacy.
2
Dostosuj przesuwne prowadnice do formatu papieru.
3
Załaduj papier do podajnika bocznego.
Kiedy papier umieszczony jest w bocznym podajniku, drukowanie odbywa się na stronie, która skierowana jest do dołu.
Upewnij się, czy wysokość stosu papieru nie wykracza poza znak granicznego załadowania ().
Przed użyciem należy wyprostować zwinięty papier. Zawinięty lub zagięty papier może powodować blokowanie się arkuszy.
Jeśli występują trudności w wyprostowaniu pozwijanego papieru, należy odwinąć przednie krawędzie papieru w górę.
Aby drukować na tylnej stronie wstępnie zadrukowanego papieru, należy załadować taki papier do bocznego podajnika stroną do drukowania skierowaną do góry.
WAŻNE:
Po włożeniu papieru do bocznego podajnika trzeba starannie dosunąć przesuwne prowadnice do krawędzi arkuszy.
Jeśli wkładasz gruby papier lub koperty, zawiń krawędź podawaną około 3 mm. Zawinięcie podawanej krawędzi pozwala wałkom chwycić papier lub koperty, kiedy są podawane do podajnika bocznego.
UWAGA:
Stosuj się do instrukcji na opakowaniu papieru, opisujących stronę, która będzie zadrukowana.
Jeśli papier zablokuje się, spróbuj odwrócić stos papieru i ponownie go załadować.
W przypadku wkładania kopert do bocznego podajnika:
1
Weź pięć kopert, wygnij je w sposób pokazany na ilustracji, a następnie ułóż je w stos. Powtórz tę operację pięć razy dla każdej grupy pięciu kopert.
2
Umieść koperty na czystej, równej powierzchni i przeciągnij po nich w kierunku wskazanym strzałkami, w celu usunięcia wszelkich zagięć. Powtórz tę operację pięć razy dla każdej grupy pięciu kopert.
Szczególnie dokładnie należy wygładzać koperty w kierunku, w jakim będą podawane.
3
Przytrzymać górną krawędź kopert tak, aby klapy przylegały do siebie płasko.
UWAGA:
Jeśli koperty są nadmiernie napełnione powietrzem, przed włożeniem ich do bocznego podajnika, należy położyć je na płaskiej powierzchni i docisnąć dłonią.
Gdy używa się koperty, których zakładki posmarowane są klejem, to należy liczyć się z sytuacją, że pod wpływem temperatury i ciśnienia, jakie występują w zespole utrwalającym, klej może się roztopić.
4

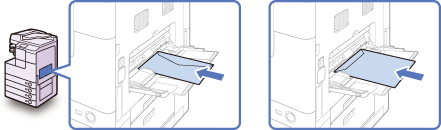

Załaduj koperty stroną do zadrukowania skierowaną w dół.
Upewnij się, czy wysokość kopert nie wykracza poza znaki granicznego załadowania ().
WAŻNE:
Nie należy drukować na tylnej stronie kopert (stronie z zamknięciem).
Podczas drukowania koperty mogą się zaginać.
4
Określić format i rodzaj papieru.
UWAGA:
Jeżeli Standardowe ustawienia bocznego podajnika są aktywne, ekrany wprowadzenia formatu i rodzaju papieru załadowanego do bocznego podajnika (ukazane w kolejnych punktach) nie są wyświetlane nawet po załadowaniu papieru/kopert. Aby wyświetlić ekrany z ustawieniami, należy dezaktywować Standardowe ustawienia bocznego podajnika. (Standardowy papier dla bocznego podajnika)
Jeśli chcesz wybrać papier o standardowym formacie:
1
Wybierz format papieru → wciśnij klawisz [Dalej].
WAŻNE:
Upewnij się, że ustawienie formatu papieru jest odpowiednie. Jeżeli format papieru załadowanego do bocznego podajnika nie zgadza się z ustawionym formatem papieru, może dojść do jego zablokowania.
UWAGA:
Aby wybrać papier calowego formatu, należy wcisnąć klawisz [Rozmiar w calach].
2
Wybierz rodzaj papieru → naciśnij przycisk [OK].
WAŻNE:
Upewnij się, że ustawienie rodzaju papieru jest odpowiednie. Ustawienie nieprawidłowego rodzaju papieru może źle wpłynąć na jakość obrazu, uszkodzić zestaw utrwalający i powodować zacinanie papieru.
UWAGA:
[Przezroczysta folia] można wybrać tylko wtedy, gdy wybrany został format [A4].
Aby uzyskać więcej informacji na temat rodzajów formatów/papieru, patrz Dopuszczalne materiały papiernicze.
Gdy chcesz wybrać papier niestandardowego formatu:
1
Naciśnij [Niestandardowy format].
2
Wciśnij [X] → wprowadź długość wzdłuż osi horyzontalnej papieru, używając klawiszy numerycznych.
Długość horyzontalna może być ustawiona w granicach od 148 mm do 432 mm.
3
Wciśnij [Y] → wprowadź długość wzdłuż osi horyzontalnej papieru, używając klawiszy numerycznych.
Długość pionowa może być ustawiona w granicach od 99 mm do 297 mm.
4
Naciśnij na [OK].
WAŻNE:
Upewnij się, że ustawienie formatu papieru jest odpowiednie. Jeżeli format papieru załadowanego do bocznego podajnika nie zgadza się z ustawionym formatem papieru, może dojść do jego zablokowania.
UWAGA:
Jeśli wprowadzona zostanie niepoprawna wartość, należy nacisnąć [C] (wyczyść) → i wprowadzić prawidłową wartość.
W czasie wprowadzania wartości w milimetrach, istnieje możliwość użycia - (klawisze numeryczne) oraz (Wyczyść) na panelu sterowania.
Aby wprowadzić wartości w calach, należy aktywować ustawienie Wprowadzania w calach. (Wprowadzanie wartości w calach)
Podczas wprowadzania długości w calach, należy użyć podkreślnika (_) pomiędzy liczbą całkowitą i ułamkiem.
Możesz przechowywać do dwóch ustawień, często stosowanych formatów. Naciśnij [Zapisz/edycja] → [Format 1] lub [Format 2] → wprowadź wartość dla X oraz Y → i naciśnij [OK].
Aby przywołać zapisany format, należy nacisnąć [Format 1] lub [Format 2] → i nacisnąć [OK] aby przejść do określania rodzaju papieru.
5
Naciśnij na [Dalej].
6
Wybierz rodzaj papieru → naciśnij przycisk [OK].
WAŻNE:
Upewnij się, że ustawienie rodzaju papieru jest odpowiednie. Ustawienie nieprawidłowego rodzaju papieru może źle wpłynąć na jakość obrazu, uszkodzić zestaw utrwalający i powodować zacinanie papieru.
UWAGA:
[Dziurkowany 3 otwory] i [Przezroczysta folia] nie mogą zostać wybrane jako niestandardowe formaty papieru.
Aby uzyskać więcej informacji na temat rodzajów formatów/papieru, patrz Dopuszczalne materiały papiernicze.
Jeśli chcesz wybrać typ koperty:
1
Naciśnij przycisk [Koperta].
2
Wybierz rodzaj koperty → naciśnij przycisk [OK].
WAŻNE:
Upewnij się, że ustawienie rodzaju koperty jest prawidłowe. Jeżeli rodzaj kopert załadowanych do bocznego podajnika nie zgadza się z ustawionym rodzajem kopert, może dojść do ich zablokowania.
3
Naciśnij na [OK].
5
Naciśnij na [Wykonaj].
Format i rodzaj papieru wybrany przez użytkownika są wyświetlane pod klawiszem oznaczenia bocznego podajnika.
UWAGA:
Aby zmienić format papieru i ustawienia rodzaju, usuń papier z bocznego podajnika, załaduj papier ponownie i zresetuj ustawienia wprowadzone w punkcie 4.
