Wymiana zasobnika ze zszywkami

Kiedy skończą się zszywki w opcjonalnym Wewnętrznym module wykończenia-B1, pojawi się komunikat <Włóż zszywki> na wyświetlaczu dotykowym. W takim przypadku, wymień zasobnik ze zszywkami, jak opisano poniżej.

UWAGA
Zalecamy zamawianie zasobników zszywek u lokalnego, autoryzowanego przedstawiciela firmy Canon zanim zużyte zostaną wszystkie zszywki. (Patrz "Materiały eksploatacyjne" w Instrukcji użytkownika.)

Otwórz przednią pokrywę modułu wykańczania.

Chwyć skrzynkę z zszywkami, za zieloną rączkę by ją podnieść i wyciągnąć z zestawu zszywającego.

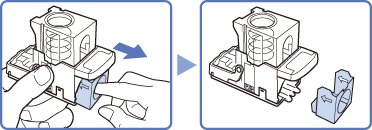

Ściśnij pojemnik zszywek z obu stron (naciśnij miejsce wskazane przez napis NACISNĄĆ) i podnieś sprężynową obudowę.

UWAGA
Podniesienie sprężynowej obudowy, jest możliwe jedynie wtedy, kiedy w środku nie ma zszywek.

Usuń pusty zasobnik zszywek.

Włóż nowy zasobnik do pojemnika zszywek.

WAŻNE
Zawsze należy stosować zasobniki ze zszywkami przeznaczone do użycia w tym urządzeniu. (Patrz "Materiały eksploatacyjne" w Instrukcji użytkownika.) W tym kroku, nie usuwaj zabezpieczenia, które utrzymuje zszywki w zamknięciu.

UWAGA
Pojemnik z zszywkami może pomieścić tylko jeden zasobnik zszywek.

Wciśnij do dołu sprężystą obudowę, aż usłyszysz kliknięcie.

Usunąć uszczelnienie mocujące zszywki poprzez jego wysunięcie.

WAŻNE
Nie wysuwaj uszczelnienia pod kątem, ponieważ może ono ulec rozdarciu.

Włóż z powrotem pojemnik zszywek w oryginalne miejsce w zestawie zszywającym.

Upewnij się, że pojemnik zszywek jest umieszczony poprawnie.

Zamknij przednią pokrywę modułu wykańczania.


Zamykając pokrywę należy uważać, aby nie przyciąć nią palców, gdyż może to spowodować ich obrażenia.

UWAGA
Jak tylko pokrywa jest zamknięta, zestaw zszywający, automatycznie przeprowadza serię zszyć próbnych by umiejscowić zszywki.
