Odstraňovanie zachytených svoriek
Ak sa vo vnútri voliteľného vnútorného finišéra B1 zachytia svorky, odstráňte ich nižšie uvedeným postupom.
/L06009.gif)
1
Otvorte predný kryt finišéra.
/T038_00_SHARED.gif)
2
Uchopte puzdro na svorky za zelené uško, nadvihnite ho a vytiahnite zo zošívačky.
/T039_00_SHARED.gif)
3

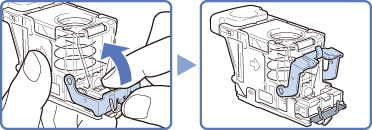

Uvoľnite kovovú časť na prednej strane puzdra na svorky a úplne ju nadvihnite.
/T128_00.gif)
|
|
|
Pri uvoľňovaní kovovej časti puzdra na svorky si dávajte pozor, aby ste si o svorky neporezali prsty.
|
4

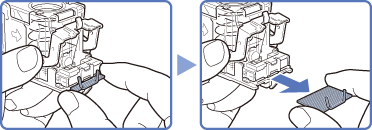

Posuňte a odstráňte celý rad zachytených svoriek zostávajúcich v otvore.
/T130_00.gif)
5
Vráťte kovovú časť puzdra na svorky do pôvodnej polohy.
Uistite sa, či kovová časť zapadla na svoje miesto (zvuk cvaknutia).
/T131_00.gif)
6
Vráťte puzdro na svorky na pôvodné miesto v zošívačke.
Uistite sa, či puzdro na svorky zapadlo na svoje miesto (zvuk cvaknutia).
/T045_00_SHARED.gif)
7
Zatvorte predný kryt finišéra.
/T046_00_SHARED.gif)
|
|
|
Pri zatváraní krytu si dávajte pozor, aby ste si neprivreli prsty a nespôsobili si tak zranenie.
|
|
POZNÁMKA
|
|
Po zatvorení krytu zošívačka automaticky vykoná niekoľko cvaknutí na sucho, aby sa svorky premiestnili.
|
