Завантаження паперу в лоток ручного подавання
Якщо потрібно виконати друк на прозорих плівках, етикетках, папері нестандартного формату або конвертах, завантажте запас паперу до лотка ручного подавання.
Папір, завантажений до лотка ручного подавання, має відповідати викладеним нижче вимогам.
|
ПРИМІТКА
|
|
Докладніше про це див. в розділі Доступний запас паперу.
|
|
Формат паперу
|
Стандартний формат:
A4, A4R, A3, A5R Довільний формат:
від 99 мм × 148 мм до 297 мм × 432 мм Envelope:
No.10 (COM10), ISO-B5, Monarch, ISO-C5 або DL |
|
Щільність паперу
|
від 64 до 128 г/м2
|
Стандартний розмір
Перемикаючи групу форматів паперу під час зазначення формату паперу, можна вибрати формати паперу ISO (зокрема, A4 і B5) або північноамериканські формати паперу (зокрема, LTR і LGL).
Довільний формат
Можна завантажити папір нестандартних форматів від 99 мм × 148 мм до 297 мм × 432 мм.
Конверт
У лоток ручного подавання можна завантажувати такі конверти:
No.10 (COM10): 104,7 мм × 241,3 мм
ISO-B5: 176 мм × 250 мм
Monarch: 98,4 мм × 190,5 мм
ISO-C5: 162 мм × 229 мм
DL: 110 мм × 220 мм
|
ВАЖЛИВО
|
|
Щоб папір подавався з лотка ручного подавання в режимі APS/ADS, лоток ручного подавання має бути активований для всіх функцій. (Автоматичний вибір паперу/Автоматичне перемикання шухляд)
Скручений або загнутий папір перед використанням необхідно вирівняти, щоб забезпечити його плавне проходження через лоток ручного подавання (припустимий обсяг скручування: до 10 мм для звичайного паперу і до 5 мм — для цупкого паперу).
Лоток ручного подавання може не прийняти вологий папір.
Не завантажуйте одночасно папір різних форматів або типів.
Переконайтеся, що тип паперу зазначено правильно. Неправильно встановлений параметр типу паперу може спричинити погіршення якості зображення, пошкодження блока закріплення та зминання паперу.
Подавайте аркуші етикеток по одному аркушу та виймайте кожен аркуш одразу після його подавання у вивідний лоток. Одночасне завантаження кількох аркушів етикеток може спричинити зминання паперу.
Завантаження кількох аркушів цупкого паперу до лотка ручного подавання може призвести до зминання паперу. У такому разі завантажуйте лише по одному аркушу.
Якщо виконується друк на конвертах, звільняйте вивідний лоток, коли там накопичиться 10 конвертів.
У процесі друку на конвертах можуть з’явитися складки.
|
|
ПРИМІТКА
|
|
Для отримання високоякісних роздруківок використовуйте папір, рекомендований компанією Canon.
|
1
Відкрийте лоток ручного подавання.
Якщо формат або тип паперу, який потрібно завантажити до лотка ручного подавання, відрізняється від формату або типу паперу за замовчуванням, вимкніть параметри формату або типу паперу за замовчуванням. (Стандартний папір для лотка ручного подавання)
/T077_00_SHARED.gif)
Завантажуючи папір великого формату, витягніть допоміжний лоток і подовжувач лотка.
/2_21_1.gif)
2
Відрегулюйте пересувні напрямники відповідно до формату паперу.
/2_20_2.gif)
3
Завантажте папір до лотка ручного подавання.
Якщо папір завантажено до лотка ручного подавання, друк виконуватиметься на нижній стороні аркуша.
Переконайтеся, що висота стосу паперу не перевищує позначку максимального завантаження (
).
)./2_21_2.gif)
Перед використанням розпрямте скручений папір. Скручений папір може спричинити зминання паперу.
/2_21_3.gif)
Якщо вирівняти скручений папір не вдається, закрутіть передні краї паперу вгору.
/2_21_4.gif)
Для друку на зворотній стороні бланку завантажте його в лоток ручного подавання стороною з попереднім друком догори.
/2_21_5.gif)
ВАЖЛИВО!
Під час завантаження паперу до лотка ручного подавання ретельно вирівняйте стос паперу між пересувними напрямниками.
У разі завантаження цупкого паперу або конвертів закрутіть край, яким аркуш подається в лоток, вгору приблизно на 3 мм. Це дасть змогу роликам захопити папір або конверт під час подавання до лотка ручного подавання.
ПРИМІТКА
Дотримуйтеся вказівок на упаковці від паперу щодо друку на певній стороні паперу.
У разі зминання паперу спробуйте перевернути та повторно завантажити стос паперу.
Якщо до лотка ручного подавання завантажено конверти
|
1
|
Візьміть п’ять конвертів, розділіть їх, як показано на малюнку, а потім складіть їх разом. Повторіть цей крок п’ять разів для кожного комплекту з п’яти конвертів.
/T012_00_SHARED.gif) |
|
2
|
Покладіть конверти на чисту рівну поверхню та розгладьте їх руками з усіх країв у напрямку стрілок, щоб вони не закручувалися. Повторіть цей крок п’ять разів для кожного комплекту з п’яти конвертів.
/T013_00_SHARED.gif) З особливою ретельністю розгладьте конверти з того боку, з якого їх буде завантажено.
|
|
3
|
Міцно тримайте верхній край конвертів, щоб клапани залишалися рівними.
/T014_00_SHARED.gif) /T015_00_SHARED.gif) ПРИМІТКА
Якщо конверти містять повітря, випустіть його перед завантаженням конвертів до лотка ручного подавання.
У разі подавання конвертів із клеєм на клапанах клей може розплавитися внаслідок нагрівання й тиску в блоку закріплення.
|
|
4
|

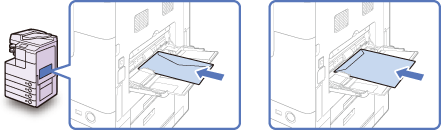

Завантажуйте конверти лицевою стороною донизу.
Переконайтеся, що висота стосу конвертів не перевищує позначку максимального завантаження (
)./2_22.gif) ВАЖЛИВО!
Не друкуйте на зворотній стороні конвертів (з клапаном).
У процесі друку на конвертах можуть з’явитися складки.
|
4
Укажіть формат і тип паперу.
ПРИМІТКА
Якщо активовано стандартні параметри лотка ручного подавання, екрани для зазначення формату і типу паперу, наведені в подальших кроках, не відображаються, навіть якщо завантажуються папір або конверти. Щоб відобразити екрани настроювання, вимкніть стандартні параметри лотка ручного подавання. (Стандартний папір для лотка ручного подавання)
Якщо потрібно вибрати стандартний формат паперу, виконайте зазначені нижче дії.
|
1
|
Виберіть формат паперу → натисніть кнопку [Next].
ВАЖЛИВО!
Переконайтеся, що формат паперу зазначено правильно. Якщо розмір паперу, завантаженого в лоток ручного подавання, не відповідає значенню параметра формату паперу, може статися зминання паперу.
/L02004_1.gif) ПРИМІТКА
Щоб вибрати формат паперу в дюймах, натисніть кнопку [Inch-size].
|
|
2
|
Виберіть тип паперу та натисніть кнопку [OK].
/L02004_2.gif) ВАЖЛИВО!
Переконайтеся, що тип паперу зазначено правильно. Неправильно встановлений параметр типу паперу може спричинити погіршення якості зображення, пошкодження блока закріплення та зминання паперу.
ПРИМІТКА
Значення [Transparency] можна вибрати, тільки якщо форматом паперу вибрано [A4].
Додаткові відомості про формати і типи паперу див. в розділі Доступний запас паперу.
|
Якщо потрібно вибрати нестандартний формат паперу
|
1
|
Натисніть кнопку [Irreg. Size].
/L02004_3.gif) |
|
2
|
Натисніть кнопку [X] → за допомогою цифрових клавіш введіть довжину вздовж горизонтальної осі аркуша.
Довжину по горизонталі можна визначити від 148 до 432 мм.
/L02004_4.gif) |
|
3
|
Натисніть кнопку [Y] → за допомогою цифрових клавіш введіть довжину вздовж вертикальної осі аркуша.
Довжину по вертикалі можна встановити від 99 до 297 мм.
|
|
4
|
Натисніть кнопку [OK].
ВАЖЛИВО!
Переконайтеся, що формат паперу зазначено правильно. Якщо розмір паперу, завантаженого в лоток ручного подавання, не відповідає значенню параметра формату паперу, може статися зминання паперу.
ПРИМІТКА
Якщо під час введення значень допущено помилку, натисніть кнопку [C] (Clear) → введіть правильні значення.
Для введення значень у міліметрах можна також використовувати цифрові клавіші
 – і клавішу  (Clear) на панелі керування.Для введення значень у дюймах необхідно увімкнути значення Inch Entry. (Введення значень у дюймах)
Вводячи довжину в дюймах, для відділення цілої частини від дробової використовуйте знак підкреслення (_).
Можна зберегти один або два набори часто використовуваних форматів. Натисніть кнопку [Store/Edit] → [Size 1] або [Size 2] → введіть значення для <X> та <Y> → натисніть кнопку [OK].
Щоб відновити збережений розмір, натисніть кнопку [Size 1] або [Size 2] → натисніть кнопку [OK] і перейдіть до наступного кроку, щоб зазначити тип паперу.
|
|
5
|
Натисніть кнопку [Next].
/L02004_5.gif) |
|
6
|
Виберіть тип паперу та натисніть кнопку [OK].
/L02004_6.gif) ВАЖЛИВО!
Переконайтеся, що тип паперу зазначено правильно. Неправильно встановлений параметр типу паперу може спричинити погіршення якості зображення, пошкодження блока закріплення та зминання паперу.
ПРИМІТКА
Для паперу нестандартного формату не можна вибрати [3-hole punch] та [Transparency].
Додаткові відомості про формати і типи паперу див. в розділі Доступний запас паперу.
|
Якщо потрібно вибрати тип конверта, виконайте зазначені нижче дії.
|
1
|
Натисніть кнопку [Envelope].
/L02004_7.gif) |
|
2
|
Виберіть тип конверта → натисніть кнопку [OK].
/L02004_8.gif) ВАЖЛИВО!
Переконайтеся, що тип конверта зазначено правильно. Якщо тип конверта, завантаженого в лоток ручного подавання, не відповідає значенню параметра типу конверта, може статися зминання паперу.
|
|
3
|
Натисніть кнопку [OK].
/L02004_9.gif) |
5
Натисніть кнопку [Done].
Зазначені формат і тип паперу відображаються на клавіші для лотка ручного подавання.
/L02004_10.gif)
ПРИМІТКА
Щоб змінити параметри формату й типу паперу, вийміть папір із лотка ручного подавання, завантажте папір знову, потім скиньте параметри, починаючи з кроку 4.
