Justering af billedplaceringen
Du kan hurtigt justere billedplaceringen ved at bruge guidearket. Derudover er det sådan, at hvis det printede billede er justeret forkert på outputpapiret efter printning eller kopiering, kan du justere placeringen af billedet ved at bekræfte testsiderne og angive indstillingsværdierne for de individuelle indstillingspunkter for justering.
Justering af billedplacering ved at bruge guidearket
Juster billedplaceringen ved at bruge guidearket. Følgende justeringer kan foretages ved at bruge guidearket. (Se "Justering af billedplaceringen ved at bruge guidearket.")
Korrigering for billedskævhed
Korrigering for forvrængning (parallelogram)
Korrigering for forvrængning (trapez)
Justering for zoomforhold
Tilpas justering af venstre kant
Tilpas justering af forreste kant
Justering af individuel indstilling af billedplacering ved hjælp af testsiden
Når det printede billede er skråtstillet:
Udfør statussen Korrigér Billedskævhed. (Se "Korrigér Billedskævhed.")
Når det printede billede er forvrænget som et parallelogram:
Udfør statussen Korrigér forvrængning (Parallelogram). (Se "Korrigér forvrængning (Parallelogram).")
Når det printede billede er forvrænget som en trapez:
Udfør statussen Korrigér forvrængning (Trapez). (Se "Korrigér forvrængning (Trapez).")
Når det printede billede er for stort eller for lille:
Justér zoomforholdet for billedet. (Se "Justering zoomforholdet for billedet.")
Når det printede billedes lodrette eller vandrette justering er forkert:
Tilpas justeringen af venstre kant eller forreste kant. (Se "Justering af billedets venstre kant" og "Justering af billedets forreste kant.")
Korrigér billedskævhed → korrigér forvrængning (parallelogram) → korrigér forvrængning (trapez) → justér zoomforholdet → tilpas justering af venstre kant → tilpas justering af forreste kant.
|
BEMÆRK!
|
|
Du kan ikke ændre billedplaceringen på papir, der bruges til kopi/printjobs.
Billedplaceringerne på den første og den anden side kan passe i forhold til hinanden, hvis du justerer billedplaceringen som vist herunder.
Korrigér billedskævhed → korrigér forvrængning (parallelogram) → korrigér forvrængning (trapez) → justér zoomforholdet → tilpas justering af venstre kant → tilpas justering af forreste kant. Når det gælder justering af billedplacering på lange ark, skal testsiden for lange ark bruges. (Få flere oplysninger i "Adjustment/Maintenance Guide for Long Sheets".)
|
Testside
Testsiden til brug ved justering af billedplaceringen beskrives herunder. Følgende viser testsiden, der er printet på A3-papir.
(Siden printet med "1st side" er forsiden. Siden uden print er bagsiden.)
/b_paper_014_01_a_C.jpg)
|
BEMÆRK!
|
|
Testsiden, som du printede til Korrigér forvrængning (Parallelogram), kan også anvendes til Korrigér forvrængning (Trapez), justering af zoomforholdet, tilpasning af venstre kants justering og tilpasning af forreste kants justering. Hvis du justerer billedplaceringen i rækkefølgen for korrektion af billedskævhed → Korrigér forvrængning (Parallelogram) → Korrigér forvrængning (Trapez) → justér zoomforholdet → tilpas venstre kants justering → tilpas forreste kants justering, skal du printe en testside, når du udfører justeringen, der er vist herunder.
Inden du starter med at korrigere billedskævhed.
Inden du starter med at korrigere billedskævhed (parallelogram).
|

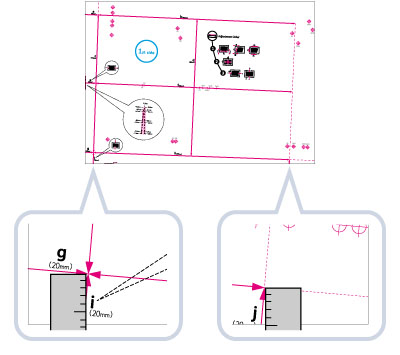

Mærker for Korrigér Billedskævhed, Korrigér forvrængning (Parallelogram) og Korrigér forvrængning (Trapez)
Mærkerne 'i' og 'j' anvendes til Korrigér Billedskævhed, mærkerne, 'a' og 'g' anvendes til Korrigér forvrængning (Parallelogram), og mærkerne 'b' og 'h' anvendes til Korrigér forvrængning (Trapez).
Hvis det printede billede står forkert, kan du justere billedplaceringen ved at angive statussen Korrigér Billedskævhed. Billedplaceringen korrigeres, når du måler og indtaster længden af mærkerne 'i' og 'j'.
Hvis det printede billede er forvrænget som et parallelogram, kan du justere billedets vinkel ved at angive statussen Korrigér forvrængning (Parallelogram). Billedets vinkel korrigeres, når du måler og indtaster længden af mærkerne 'a' og 'g'.
Hvis det printede billede er forvrænget som en trapez, kan du justere billedets vinkel ved at angive statussen Korrigér forvrængning (Trapez). Billedets vinkel korrigeres, når du måler og indtaster længden af mærkerne 'b' og 'h'.
Registermærker til justering af zoomforholdet
Zoomforholdet for det printede område vises med 'f' og 'd' på testsiden. Når indstillingen er korrekt, vil længden af 'f' være 360 mm, og længden af 'd' vil være 250 mm.
|
BEMÆRK!
|
|
Hvis du printer testsiden på papir, der er mindre end 270 mm x 380 mm, kan du ikke måle længden af 'f' og 'd', da hele billedet ikke bliver printet på papiret. I dette tilfælde kan du beregne procentværdien til forøgelse/formindskelse ved at sammenligne den målte længde for 'f/2' og 'd/2' med standardværdierne (f/2: 180 mm, d/2: 125 mm). Ved at anvende den beregnede procentværdi kan du justere zoomforholdet. (Se "Justering zoomforholdet for billedet.")
 Eksempel på testside, der mangler billede
|
Registermærker på venstre kant og forreste kant
Hvis det printede billede på outputpapiret er flyttet til venstre og højre fra den korrekte placering i fremføringsretningen, kan du justere placeringen ved at måle længden på 'i' og indtaste værdien.
Hvis det printede billede på outputpapiret er flyttet til tilbage og frem fra den korrekte placering i fremføringsretningen, kan du justere placeringen ved at måle længden på ‘e’ og indtaste værdien.
*1 Tilpas justeringen af forreste kant
*2 Tilpas justeringen af venstre kant
