Kuvan Vinoneliökorjaus
Tällä asetuksella voit korjata kuvan muotoa tasaamalla pituuden kohdasta 'a' ja 'g' paperin etureunaan kun kuva tulostuu kuin vinoneliö.
1.
Valitse
.
.2.
Paina [Yleisasetukset] → [Paperiasetukset] → [Paperityypin hallinta-asetukset].
3.
Valitse listasta paperityyppi jota haluat muokata → paina [Tiedot/Muokkaa].
4.
Paina [Muuta] kohtaan <Säädä kuvan paikka>.
5.
Paina [Älä käytä skanneria].
6.
Paina [Aseta tiedot] → [Korj. väärist. (Suunnikas)].
Jos haluat syöttää testisivun arvot, jotka olet mitannut manuaalisesti:
Paina [Testituloste].
Syötä tehtävien testisivujen määrä → paina [Seuraava].
|
HUOMAUTUS
|
|
Jos kuvan paikka vaihtelee suuresti, korjauksen tarkkuus paranee tulostamalla useita testisivuja ja käyttämällä mitatun pituuden keskiarvoa.
|
Valitse paperilähde joka sisältää muokatun paperikoon → paina [Aloita tulostus].
Testisivu tulostuu.
Mittaa 'g' ja 'a' -merkkien pituudet testisivulla.

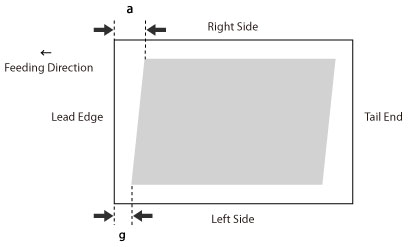

Merkki 'g' tulostetaan vasempaan etureunaan ja merkki 'a' tulostetaan oikeaan etureunaan syöttösuunnassa.
Esimerkki: 'g' = 20,5 mm ja 'a' = 21,0 mm

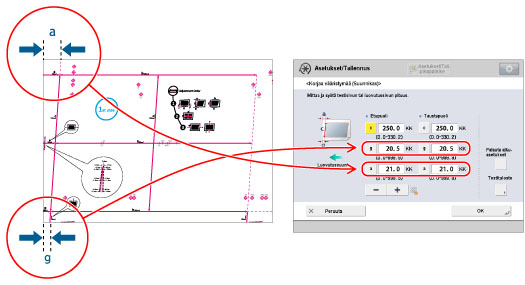

Mittaa 'g' ja 'a' -merkkien pituudet oikein, kuten alla.
Palaa <Korjaa vääristymää (Suunnikas)> -ikkunaan → syötä mitattu pituus kohdasta [G] ja [A] sekä etu- että taustapuolelta.
Laite korjaa tulostusalueen vääristymän säätämällä pituuden käyttämällä kahta seuraavaa numeroarvoa ja arvoa "c = 250.0".
|
[G]:
|
Syötä merkin 'g' mitattu pituus testisivulla.
|
|
[A]:
|
Syötä merkin 'a' mitattu pituus testisivulla.
|
Esimerkissä on syötettävä 20,5 kohtaan [G] ja 21,0 kohtaan [A].
Ero 'g':n ja 'a':n välillä (0,5 mm) korjataan automaattisesti.
Paina [OK].
Tulosta uusi testisivu ja tarkista kuvan paikka tarvittaessa. Toista tarvittaessa ylläolevat vaiheet.
Jos korjaat paikkaa käyttämällä tulostettuja kuvia:

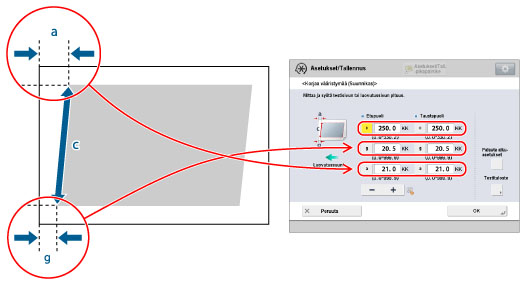

Tarkista kuvan paikka tulostetulla paperilla.
Esimerkki: 'c' = 200,0 mm, 'g' = 15,0 mm ja 'a' = 15,5 mm
Mittaa seuraava pituus luovutetulta paperilta ja syötä mitattu arvo.
Laite korjaa tulostusalueen vääristymän säätämällä pituuden käyttämällä kolmea seuraavaa numeroarvoa.
|
[C]:
|
Syötä mitattu etäisyys tulostusalueen vasemman puolen etureunasta tulostusalueen oikean puolen etureunaan.
|
|
[G]:
|
Syötä mitattu pituus tulostusalueen vasemmasta etureunasta tulostetun paperin etureunaan.
|
|
[A]:
|
Syötä mitattu pituus tulostusalueen oikean sivun etureunasta tulostetun paperin etureunaan.
|
Esimerkissä on syötettävä 200.0 kohtaan [C], 15.0 kohtaan [G] ja 15.5 kohtaan [A].
Ero 'g':n ja 'a':n välillä (0,5 mm) korjataan automaattisesti.
Paina [OK].
Tulosta uusi testisivu ja tarkista kuvan paikka tarvittaessa. Toista tarvittaessa ylläolevat vaiheet.
7.
Paina [OK] → [OK].
|
HUOMAUTUS
|
|
Palauta kokonaisarvo painamalla [Palauta alku- asetukset].
Jos tallennusmerkit on tulostettu luovutetulle paperille, tulostettu alue on yhtä suuri kuin tallennusmerkkien sisäpuolinen alue.
|
