Korekcja zniekształcenia (trapez)

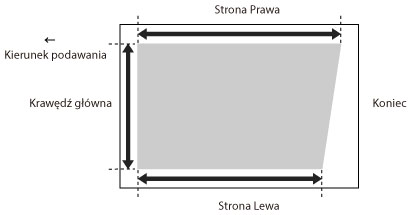

Ustawienie umożliwia korekcję kształtu obrazu poprzez dopasowanie długości prawej i lewej strony zadrukowanego obszaru, jeżeli obraz jest drukowany w postaci trapezu.
1.
Naciśnij
.
.2.
Naciśnij [Właściwości] → [Ustawienia Papieru] → [Ustaw. Zarządzania Typem Papieru].
3.
Wybierz z listy rodzaj papieru, który chcesz edytować → naciśnij na [Szczegóły/Edytuj].
4.
Naciśnij na [Zmień] dla <Regulacja Położenia Obrazu>.
5.
Naciśnij na [Nie używać skanera].
6.
Naciśnij [Kor. zniekszt. (Trapezoid)] → [Ustaw Szczegóły].
Jeśli chcesz wprowadzić wartości ze wydruku testowego zmierzone ręcznie:
Naciśnij na [Strona wydruku testowego].
Wprowadzić liczbę stron testowych, które mają zostać wykonane → nacisnąć [Dalej].
|
UWAGA
|
|
Jeżeli pozycja obrazu różni się znacznie od żądanej, dokładność korekcji można poprawić drukując kilka stron testowych i wykorzystując średnią, zmierzoną długość.
|
Wybierz źródło papieru, do którego załadowany został niestandardowy format papieru → naciśnij [Rozpocznij Drukowanie].
Strona testowa zostanie wydrukowana.
Zmierzyć długość znaczników "b" i 'h' na stronie testowej.
Znacznik "b" jest drukowany po prawej stronie, natomiast znacznik "h" jest drukowany po lewej stronie, zgodnie z kierunkiem podawania.
Przykład:'b' = 360,0 mm, oraz 'h' = 355,5 mm
Wróć do ekranu <Korekcja zniekształceń (Trapezoid)> → wprowadź zmierzoną długość [B] oraz [H] dla strony przedniej i tylnej.
Korzystając z poniższych dwóch wartości numerycznych oraz "c = 250,0", urządzenie wyreguluje długość tak, aby skorygować zniekształcenie występujące na obszarze drukowania.
|
[B]:
|
Wprowadź zmierzoną na stronie testowej długość znacznika 'b'.
|
|
[H]:
|
Wprowadź zmierzoną na stronie testowej długość znacznika 'h'.
|
Postępując zgodnie z przykładem, wprowadzić 360,0 dla [B] oraz 355,5 dla [H].
Różnica pomiędzy wartościami 'b' oraz 'h' (0,5 mm) zostanie poprawiona.
Naciśnij na [OK].
Następnie, należy ponownie wydrukować stronę testową i sprawdzić pozycję obrazu.Jeżeli konieczne są kolejne regulacje, należy powtórzyć powyższe działania.
Jeżeli pozycja jest korygowana za pomocą wydrukowanych obrazów:
Sprawdzić lokalizację papieru na wyprowadzanym papierze.
Przykład:'c' = 200,0 mm, 'b' = 300,0 mm oraz 'h' = 299,5 mm
Zmierzyć poniższe długości wyprowadzanego papieru i wprowadzić te wartości.
Korzystając z poniższych trzech wartości, urządzenie przeprowadzi regulację tak, aby obszar zniekształcony został skorygowany.
|
[C]:
|
Wprowadzić zmierzoną długość od strony lewej krawędzi głównej obszaru drukowania do prawej krawędzi głównej obszaru drukowania.
|
|
[B]:
|
Wprowadzić zmierzoną długość od strony prawej krawędzi głównej obszaru drukowania do prawej krawędzi (na końcu) obszaru drukowania.
|
|
[H]:
|
Wprowadzić zmierzoną długość od strony lewej krawędzi głównej obszaru drukowania do lewej krawędzi (na końcu) obszaru drukowania.
|
Postępując zgodnie z przykładem, należy wprowadzić 200,0 dla [C], 300,0 dla [B] oraz 299,5 dla [H].
Różnica pomiędzy wartościami 'b' oraz 'h' (0,5 mm) zostanie poprawiona.
Naciśnij na [OK].
Następnie, należy ponownie wydrukować stronę testową i sprawdzić pozycję obrazu.Jeżeli konieczne są kolejne regulacje, należy powtórzyć powyższe działania.
7.
Naciśnij [OK] → [OK].
|
UWAGA
|
|
Aby przywrócić obliczoną wartość, należy nacisnąć na [Wznów począt. ustawienia].
Jeżeli zarejestrowane znaczniki są drukowane, krawędzie obszaru drukowania są nimi oznaczone.
|
