Leitor de imagens a cores duplex-K1
Os originais colocados no alimentador são automaticamente puxados, folha a folha, para o vidro de exposição para serem lidos. Pode ler documentos como livros, originais grossos ou finos e transparências no vidro de exposição do leitor do Leitor de imagens a cores duplex-K1.

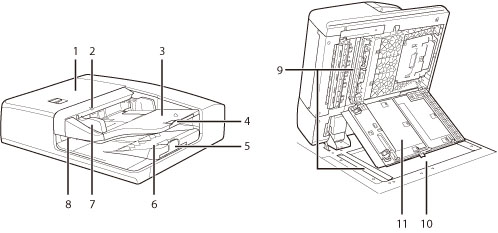

Peças e respetivas funções
|
1.
|
Tampa do alimentador
Abra esta tampa para retirar papel encravado. (Consulte "Duplex Color Image Reader Unit-K1 (Optional).")
|
|
2.
|
Indicador de colocação de originais
Acende-se se colocar originais no tabuleiro de colocação de originais.
|
|
3.
|
Tabuleiro de colocação de originais
Os originais colocados aqui são automaticamente puxados, folha a folha, para o alimentador. Coloque os originais neste tabuleiro com a face a ler virada para cima.
|
|
4.
|
Tabuleiro auxiliar de alimentação de originais
Puxe para fora este tabuleiro quando quiser colocar papel de formato grande.
|
|
5.
|
Tabuleiro auxiliar de saída de originais
Puxe para fora este tabuleiro quando imprimir em papel de formato grande.
|
|
6.
|
Tabuleiro de saída de originais
Os originais lidos a partir do tabuleiro de colocação de originais saem para o tabuleiro de saída de originais, pela ordem em que foram colocados no alimentador.
|
|
7.
|
Guias deslizantes
Ajuste estas guias de acordo com a largura do original.
|
|
8.
|
Indicador de saída de originais
Acende-se durante a impressão dos originais e começa a piscar durante determinado período de tempo após ter terminado a impressão dos originais.
|
|
9.
|
Área de leitura da alimentação de documentos
Lê os documentos enviados do alimentador.
|
|
10.
|
Vidro de exposição
Utilize o vidro de exposição para fazer leituras de livros, originais grossos, originais finos, transparências, etc.
|
|
11.
|
Tampa de leitura de documentos
Abra esta tampa para limpar a área de leitura da alimentação de documentos. (Consulte "Maintenance.")
|
 ATENÇÃO |
|
Não introduza os dedos nos intervalos à volta do tabuleiro de colocação de originais para não se entalar. Além disso, não deixe cair objetos, como clips, nos intervalos porque pode danificar a máquina.
|
|
IMPORTANTE
|
|
Quando utilizar o vidro de exposição para copiar ou ler originais grossos, tais como livros ou revistas, não faça muita pressão sobre o alimentador.
Se a área de saída de originais estiver bloqueada, os originais podem ficar danificados e pode não conseguir fazer impressões corretamente. Como tal, não coloque nenhum objeto na área de saída dos originais.
|
|
NOTA
|
|
Se o vidro de exposição ou a correia de transporte de originais estiverem sujos, a qualidade de impressão pode ser prejudicada. Neste caso, limpe a cinta do alimentador e o vidro de exposição. (Consulte "Routine Cleaning.")
|
