Výměna schránek na svorky v jednotce sedlové sešívačky (Booklet Finisher-X)
|
|
|
Je-li v přihrádce na brožury vložený papír, nejprve jej vyjměte.
|
1
Otevřete přední kryt finišeru.
2
Vytáhněte jednotku sedlové sešívačky.
3
Páčku sklopte směrem k sobě a vyjměte (dva) zásobníky na svorky.
4
Stiskněte modré části na obou stranách krytu zásobníku na svorky a otevřete jej.
5
Odeberte prázdnou schránku na svorky.
Prázdnou schránku na svorky uchopte z obou stran, zvedněte a vyjměte ven.
6
Vyjměte novou schránku na svorky z krabice.
7
Vložte novou schránku na svorky do zásobníku svorek.
|

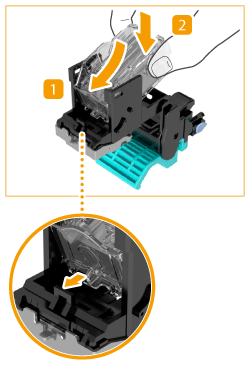

Úhlopříčně zaveďte jazýček na přední části schránky na svorky do otvoru v zásobníku na svorky, jak je znázorněno na ilustraci.
|
|
Tlačte na zadní část schránky svorek, dokud s cvaknutím nezapadne do zajištěné polohy.
|
V každém případě zaveďte do zásobníku na svorky nejdříve přední část schránky na svorky. Nepokoušejte se zavést nejdříve zadní část schránky na svorky, jak je znázorněno na ilustraci níže.
8
Zavřete kryt zásobníku na svorky.
9
Umístěte (dva) zásobníky svorek do jednotky sedlové sešívačky.
Dbejte na to, abyste zásobníky na svorky vložili tak, aby značky označující správnou polohu byly zarovnány, jak je znázorněno na výše uvedené ilustraci.
10
Zasuňte jednotku sedlové sešívačky a zavřete přední kryt finišeru.
