Zachycení papíru v jednotce Staple Finisher-X

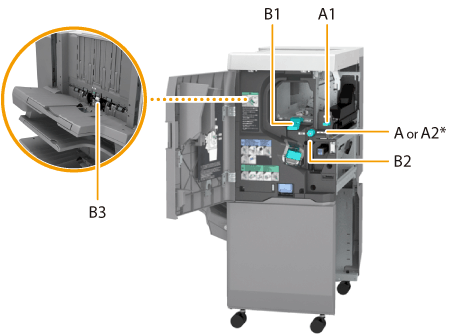

Místa zachycení papíru jsou označena čísly, jako např. A1, jak je uvedeno na ilustraci níže.
* Zaváděcí vodítko
1
Otevřete přední kryt finišeru.
2

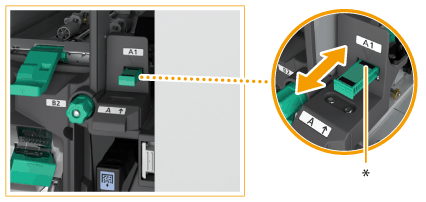

Je-li připojena Puncher Unit-BG nebo Puncher Unit-BH, posunem zarovnejte vodítko (A1) se značkou.
|
* Posuňte vodítko dovnitř nebo ven tak, aby nejbližší
 bylo zarovnáno se značkou ( ). |
3
Odklopte vodítko A nebo vodítko A2.
4
Zkontrolujte, zda nedošlo k zachycení papíru.
|
|

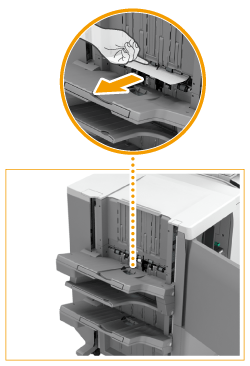

Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
|
|
Přiklopte vodítko A nebo vodítko A2.
|
5
Odklopte vodítko (B1).
6
Zkontrolujte, zda nedošlo k zachycení papíru.
|
|
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
|
|
|
Přiklopte vodítko (B1).
|
7
Otočte kolečko (B2) ve směru šipky.
8
Zkontrolujte, zda se papír zachytil ve vodítku (B3).
|
|
Odklopte vodítko (B3).
|
|
|
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
|
|
Zavřete vodítko (B3).
|
9
Zavřete přední kryt finišeru.
Podle pokynů na obrazovce pokračujte v přerušené operaci nebo v odstraňování zachyceného papíru.
