Замена блока для скрепок в блоке центральной прошивки (Booklet Finisher-X)
|
|
|
Если в брошюрном лотке имеется бумага, удалите ее.
|
1
Откройте переднюю крышку финишера.
2
Выдвиньте блок центральной прошивки.
3
Потяните рычаг вниз и на себя и выньте картриджи со скрепками (2 шт.).
4
Откройте крышку картриджа со скрепками, нажав на части с голубой маркировкой по обеим сторонам крышки.
5
Извлеките пустой блок из-под скрепок.
Выньте пустой блок со скрепками — поднимите его, держа за обе стороны.
6
Извлеките новый блок со скрепками из коробки.
7

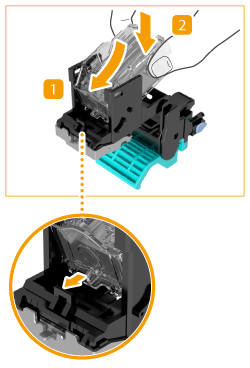

Вставьте новый блок в картридж для скрепок.
|
Вставьте выступ на передней части блока со скрепками в отверстие картриджа со скрепками по диагонали, как показано на рисунке.
|
|
Нажмите на заднюю часть блока со скрепками до щелчка и зафиксируйте его на месте.
|
Обязательно вставляйте блок со скрепками передней стороной. Не пытайтесь вставить блок со скрепками задней частью (см. рисунок ниже).
8
Закройте крышку картриджа со скрепками.
9

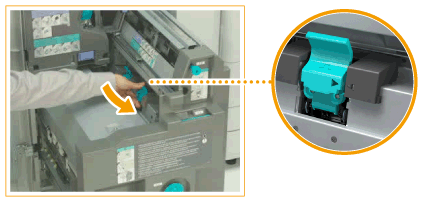

Вставьте два картриджа со скрепками в блок центральной прошивки.
Убедитесь, что картриджи со скрепками установлены таким образом, что индикаторы установки положения выравнены, как показано на рисунке выше.
10
Задвиньте блок центральной прошивки и закройте переднюю крышку финишера.
