插入多边形线条

使用Desktop Editor，可以将多边形线条作为批注插入文档。
1.

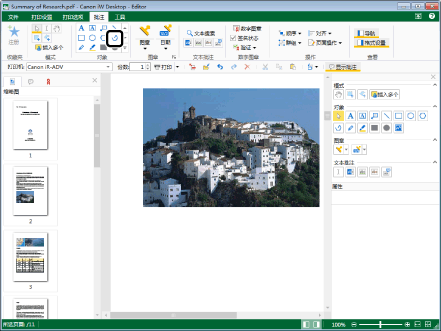

单击功能区上的 (连接的线条)。
或者单击详情窗口上的 （连接的线条）。

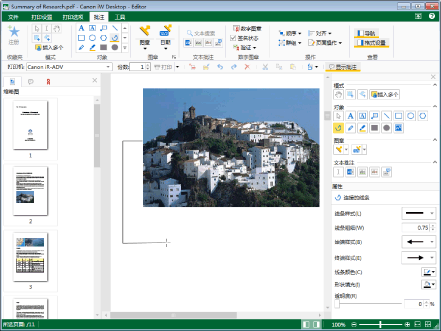

多边形线条属性显示在详情窗口中。
注释
如果未显示详情窗口，请参阅下列内容。
显示/隐藏详情窗口
该操作也可用工具栏上的工具按钮执行。如果Desktop Editor工具栏上不显示工具按钮，请参阅以下内容使其显示。
设置工具栏上的按钮
功能区命令/工具栏列表
也可以多次插入多边形线条。详细信息请参阅下文。
插入多个批注
2.
指定多边形线条的属性。
[线条样式]
从您单击 时显示的列表中选择要使用的线条样式。
[线条粗细]
设置线条粗细。可在 0.25 磅至 12.00 磅之间指定线条粗细。也可以使用设置线条粗细。如果直接输入，最多可输入至小数点后两位。
[始端样式]
从您单击 时显示的列表中选择要使用的线条始端样式。
[终端样式]
从您单击 时显示的列表中选择要使用的线条终端样式。
[线条颜色]
从您单击 时显示的列表中选择要使用的线条颜色。如果此列表中没有您要使用的颜色，请选择 [更多颜色]。
[形状填充]
从单击时显示的列表中选择在[始端样式]和[终端样式]中选定的箭头颜色进行填充。如想使用该列表中未列出的颜色，请选择[更多颜色]。
[透明度]
滑块位置和数值 (%) 表明连接的线条的透明程度。要更改透明程度，请将滑块向左或向右移动，或者输入一个数值。可以使用更改透明度。
注释
[线条样式]中所选定的线条样式不会应用到[始端样式]或[终端样式]所选定的箭头上。
如果选择 [线条颜色] 或 [形状填充] 中的 [更多颜色]，则会显示 [彩色] 对话框，可在 [线条颜色] 或 [形状填充] 中设置未列出的颜色。
也可以从功能区命令或工具栏工具按钮进行设置属性。关于可以设置属性的命令和工具按钮的详细信息，请参阅下文。
功能区命令/工具栏列表
3.
将鼠标指针移至工作窗口。
鼠标指针的形状将变为 。
注释
要取消插入进程，请执行以下操作之一。
单击功能区上的 (选择对象)
单击功能区上的 (选择文本)
单击功能区上的 (捕捉模式)
再次单击功能区上选定的命令。
单击详情窗口上的 （选择对象）
单击详情窗口上的 （选择文本）
单击详情窗口上的 （捕捉模式）
再次单击详情窗口上的选定按钮。
按下键盘上的 [Esc] 键。
4.
单击工作窗口以指定多边形线条的起始点。
5.
单击想要创建顶点的位置。
每次点击鼠标，顶点便以直线相连。
注释
可按下键盘上的 [BACKSPACE] 键取消刚创建的顶点。
按住键盘上的 [Shift] 键的同时点击鼠标指针，可以插入水平顶点、垂直顶点和45度角顶点。
可按下键盘上的 [Esc] 键清除所有指定的顶点。
6.
创建2个或更多顶点，并按下键盘上的[Enter]键。
或者创建1个或更多顶点，并在创建最后的顶点时双击鼠标。
创建多边形线条完成。
注释
如果执行了不再指定更多顶点的操作，如在绘制时点击了工作窗口以外的位置，会发生如下情况。
如果已指定了2个或更多顶点，则多边形线条确定。
如果已指定了1个顶点，则指定的顶点清除。
7.
在工作窗口上，在插入的多边形线条之外单击以取消选择多边形线条。
