IPSec-protokolli seadete konfigureerimine
Internet Protocol Security (Interneti-protokolli turve) (IPSec või IPsec) on protokollipakett võrgu kaudu transporditavate andmete krüptimiseks. Kui TLS krüptib ainult konkreetses rakenduses (nt veebibrauser või e-posti rakendus) kasutatavad andmed, krüptib IPSec kas IP-paketid tervikuna või IP-pakettide kogumid, luues seeläbi mitmekülgsema turbesüsteemi. Seadme IPSec töötab transpordirežiimis, milles IP-pakettide kogumid krüptitakse. Selle funktsiooniga saab printer ühenduda otse arvutiga, mis asub samas VPN-võrgus. Kontrollige süsteeminõudeid (Haldusfunktsioonid) ja konfigureerige arvuti enne seadme konfigureerimist.
/b_C231_L.gif)
|
|
IPSec-protokolli kasutamine koos IP-aadressi filtrigaIP-aadressi filtri seaded rakendatakse enne IPSec-protokolli reegleid. IP-aadresside määramine tulemüüri reeglite jaoks
|
IPSec-protokolli seadete konfigureerimine
Enne IPSec-protokolli kasutamist krüptitud sides peate registreerima turbereeglid (SP). Turbereegel koosneb allpool kirjeldatud seadekogumitest. Pärast reeglite registreerimist määrake nende rakendamise järjestus.
Valits
Valits määratleb IPSec-side rakendamiseks vajalikud IP-pakettide tingimused. Valitavad tingimused hõlmavad seadme IP-aadresse ja pordinumbreid ning seadmeid, millega ühendus luuakse.
IKE
IKE konfigureerib võtmevahetuse protokollis kasutatava režiimi IKEv1. Võtke arvesse, et juhised võivad olenevalt valitud autentimisviisist erineda.
[Pre-Shared Key Method]
See autentimismeetod kasutab printeri ja muude seadmete vaheliseks andmesideks üldist võtmesõna, mida nimetatakse jagatud võtmeks. Lubage enne selle autentimisviisi määramist rakenduse Remote UI (Kaugkasutajaliides) jaoks TLS (TLS-i võtme ja sertifikaadi konfigureerimine).
See autentimismeetod kasutab printeri ja muude seadmete vaheliseks andmesideks üldist võtmesõna, mida nimetatakse jagatud võtmeks. Lubage enne selle autentimisviisi määramist rakenduse Remote UI (Kaugkasutajaliides) jaoks TLS (TLS-i võtme ja sertifikaadi konfigureerimine).
[Digital Signature Method]
See printer ja muud seadmed autendivad üksteist digitaalallkirjade vastastikuse kontrollimisega. Looge või installige eelnevalt võti ja sertifikaat (Võrguside võtme ja sertifikaadi registreerimine).
See printer ja muud seadmed autendivad üksteist digitaalallkirjade vastastikuse kontrollimisega. Looge või installige eelnevalt võti ja sertifikaat (Võrguside võtme ja sertifikaadi registreerimine).
AH/ESP
Määrake AH/ESP seaded, mis lisatakse IPSec-side käigus pakettidele. Päiseid AH ja ESP saab kasutada samaaegselt. Samuti saate valida, kas suurema turvalisuse nimel valida või mitte valida PFS.
|
|
|
Lisateavet põhitoimingute kohta, mis on vajalikud printeri Remote UI (Kaugkasutajaliidese) abil seadistamiseks, leiate jaotisest Menüüsuvandite seadistamine tarkvara Remote UI (Kaugkasutajaliides) kaudu.
|
1
Käivitage Remote UI (Kaugkasutajaliides) ja logige sisse süsteemihaldurirežiimis. Tarkvara Remote UI (Kaugkasutajaliides) käivitamine
2
Klõpsake portaali leheküljel valikut [Settings/Registration]. Tarkvara Remote UI (Kaugkasutajaliides) kuva
3
Valige [Network Settings] /b_key_arrow_right.gif)
[IPSec Settings].
[IPSec Settings].4
Klõpsake [Edit].
5
Märkige ruut [Use IPSec] ja klõpsake nuppu [OK].
Kui soovite, et printer võtaks vastu ainult allpool esitatud juhendites määratletud turbereeglitele vastavaid pakette, tühjendage ruut [Receive Non-Policy Packets].
6
Klõpsake [Register New Policy].
7

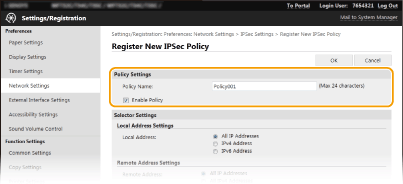

Määrake reegli seaded.
/b_rui081.gif)
|
1
|
Sisestage tekstiväljale [Policy Name] nimi (tähed ja/või numbrid), mida kasutatakse reegli tuvastamiseks.
|
|
2
|
Märkige ruut [Enable Policy].
|
8

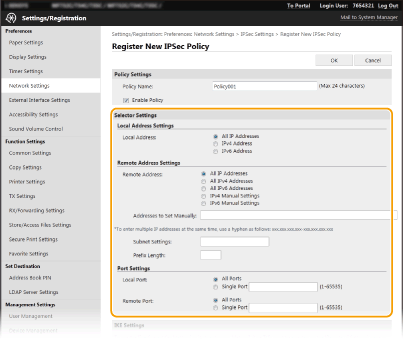

Määrake valitsa seaded.
/b_rui082.gif)
[Local Address]
Klõpsake reegli rakendamiseks seadme IP-aadressi tüübi raadionuppu.
Klõpsake reegli rakendamiseks seadme IP-aadressi tüübi raadionuppu.
|
[All IP Addresses]
|
Valige, et kasutada IPSec-protokolli kõikide IP-pakettide korral.
|
|
[IPv4 Address]
|
Valige kõikide seadme IPv4-aadressile või sellelt aadressilt saadetavate IP-pakettide jaoks IPSec-protokolli kasutamine.
|
|
[IPv6 Address]
|
Valige kõikide seadme IPv6-aadressile või sellelt aadressilt saadetavate IP-pakettide jaoks IPSec-protokolli kasutamine.
|
[Remote Address]
Klõpsake reegli rakendamiseks muude seadmete IP-aadressi tüübi raadionuppu.
Klõpsake reegli rakendamiseks muude seadmete IP-aadressi tüübi raadionuppu.
|
[All IP Addresses]
|
Valige, et kasutada IPSec-protokolli kõikide IP-pakettide korral.
|
|
[All IPv4 Addresses]
|
Valige kõikide IP-pakettide muu seadme IPv4-aadressilt või muu seadme IPv4-aadressile saatmiseks, IPSec.
|
|
[All IPv6 Addresses]
|
Valige kõikide IP-pakettide muu seadme IPv6-aadressilt või muu seadme IPv6-aadressile saatmiseks, IPSec.
|
|
[IPv4 Manual Settings]
|
Valige, et määrata üks IPv4-aadress või IPv4-aadresside vahemik, mille korral rakendatakse IPSec-protokolli. Sisestage IPv4-aadress (või vahemik) tekstiväljale [Addresses to Set Manually].
|
|
[IPv6 Manual Settings]
|
Valige, et määrata üks IPv6-aadress või IPv6-aadresside vahemik, mille korral rakendatakse IPSec-protokolli. Sisestage IPv6-aadress (või vahemik) tekstiväljale [Addresses to Set Manually].
|
[Addresses to Set Manually]
Kui [IPv4 Manual Settings] korral valitakse seaded [IPv6 Manual Settings] või [Remote Address], sisestage reegli rakendamiseks IP-aadress. Lisades aadresside vahele sidekriipsu saate sisestada ka aadressivahemiku.
Kui [IPv4 Manual Settings] korral valitakse seaded [IPv6 Manual Settings] või [Remote Address], sisestage reegli rakendamiseks IP-aadress. Lisades aadresside vahele sidekriipsu saate sisestada ka aadressivahemiku.
IP-aadresside sisestamine
|
Kirjeldus
|
Näide
|
|
|
Ühe aadressi sisestamine
|
IPv4:
eraldage numbrid punktidega. |
192.168.0.10
|
|
IPv6:
eraldage tähe- ja numbrimärgid koolonitega. |
fe80::10
|
|
|
Aadressivahemiku määramine
|
Eraldage aadressid sidekriipsuga.
|
192.168.0.10-192.168.0.20
|
[Subnet Settings]
IPv4-aadresside käsitsi määramisel saate vahemikku väljendada alamvõrgu maski abil. Sisestage alamvõrgu mask, eraldades numbrid punktidega (nt: 255.255.255.240).
IPv4-aadresside käsitsi määramisel saate vahemikku väljendada alamvõrgu maski abil. Sisestage alamvõrgu mask, eraldades numbrid punktidega (nt: 255.255.255.240).
[Prefix Length]
IPv6-aadresside vahemiku käsitsi määramine võimaldab teil määrata prefiksi pikkuse abil vahemiku. Määrake prefiksi pikkuse vahemikuks 0 kuni 128.
IPv6-aadresside vahemiku käsitsi määramine võimaldab teil määrata prefiksi pikkuse abil vahemiku. Määrake prefiksi pikkuse vahemikuks 0 kuni 128.
[Local Port]/[Remote Port]
Kui soovite iga protokolli (nt HTTP või WSD) jaoks luua eraldi reeglid, klõpsake raadionuppu [Single Port] ja sisestage protokolli jaoks vastav pordinumber, et määrata, kas IPSec-protokolli kasutada või mitte.
Kui soovite iga protokolli (nt HTTP või WSD) jaoks luua eraldi reeglid, klõpsake raadionuppu [Single Port] ja sisestage protokolli jaoks vastav pordinumber, et määrata, kas IPSec-protokolli kasutada või mitte.
IPSec-protokolli ei rakendata järgmistele pakettidele
Tsükli-, multisaate- ja leviedastuspaketid
IKE paketid (mis kasutavad pordi 500 puhul UDP-d)
ICMPv6 naabri taotlemise ja naabri väljakuulutamise paketid
9

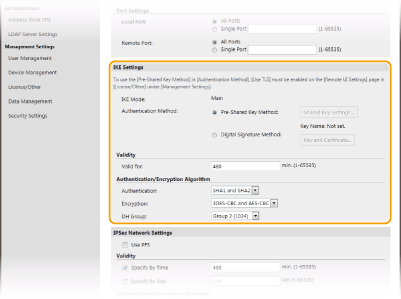

Määrake IKE seaded.
/b_rui083.gif)
[IKE Mode]
Kuvatakse võtmevahetuse protokolli korral kasutatav režiim. Printer toetab põhirežiimi, mitte agressiivset režiimi.
Kuvatakse võtmevahetuse protokolli korral kasutatav režiim. Printer toetab põhirežiimi, mitte agressiivset režiimi.
[Authentication Method]
Valige seadme autentimise viisiks [Pre-Shared Key Method] või [Digital Signature Method]. Enne viisi [Pre-Shared Key Method] valimist peate rakenduse Remote UI (Kaugkasutajaliidese) jaoks lubama TLS-protokolli. Enne viisi [Digital Signature Method] valimist peate looma või installima võtme ja sertifikaadi. TLS-i võtme ja sertifikaadi konfigureerimine
Valige seadme autentimise viisiks [Pre-Shared Key Method] või [Digital Signature Method]. Enne viisi [Pre-Shared Key Method] valimist peate rakenduse Remote UI (Kaugkasutajaliidese) jaoks lubama TLS-protokolli. Enne viisi [Digital Signature Method] valimist peate looma või installima võtme ja sertifikaadi. TLS-i võtme ja sertifikaadi konfigureerimine
[Valid for]
Määrake IKE SA (ISAKMP SA) seansi kestus. Sisestage minutite arv.
Määrake IKE SA (ISAKMP SA) seansi kestus. Sisestage minutite arv.
[Authentication]/[Encryption]/[DH Group]
Valige ripploendist algoritm. Iga algoritmi kasutatakse võtmevahetuses.
Valige ripploendist algoritm. Iga algoritmi kasutatakse võtmevahetuses.
|
[Authentication]
|
Valige räsialgoritm.
|
|
[Encryption]
|
Valige krüptimisalgoritm.
|
|
[DH Group]
|
Valige võtme tugevuse määramiseaks Diffie-Hellmani rühm.
|
Seadme autentimine eelnevalt jaotatud võtme abil
|
1
|
Klõpsake seade [Pre-Shared Key Method] raadionuppu [Authentication Method] ja seejärel üksust [Shared Key Settings].
|
|
2
|
Sisestage tähtedest ja numbritest koosnev eelnevalt jaotatud võti ja klõpsake seejärel nuppu [OK].
|
|
3
|
Määrake seadete [Valid for] ja [Authentication]/[Encryption]/[DH Group] väärtused.
|
Seadme autentimine digiallkirja meetodil
|
1
|
Klõpsake seade [Digital Signature Method] raadionuppu [Authentication Method] ja seejärel üksust [Key and Certificate].
|
|
2
|
Klõpsake kasutatavast võtmest ja sertifikaadist paremal asuvat nuppu [Register Default Key].
Sertifikaadi üksikasjade kuvamine
Klõpsates rea [Key Name] all asuvat vastavat tekstilinki või sertifikaadi ikooni saate kontrollida sertifikaati või selle üksikasju.
|
|
3
|
Määrake seadete [Valid for] ja [Authentication]/[Encryption]/[DH Group] väärtused.
|
10

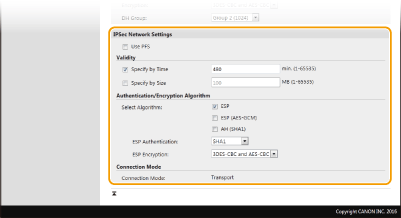

Määrake IPSec-protokolli võrguseaded.
/b_rui086.gif)
[Use PFS]
IPSec-protokolli seansivõtmete jaoks PFS-i lubamiseks märkige see ruut. PFS-i lubamine suurendab turvalisust, ent samal ajal ka sidekoormust. Veenduge, et PFS on lubatud ka muude seadmete jaoks.
IPSec-protokolli seansivõtmete jaoks PFS-i lubamiseks märkige see ruut. PFS-i lubamine suurendab turvalisust, ent samal ajal ka sidekoormust. Veenduge, et PFS on lubatud ka muude seadmete jaoks.
[Specify by Time]/[Specify by Size]
Määrake IPSec SA seansi lõpetamise tingimused. IPSec SA-d kasutatakse sidetunnelina. Vajadusel märkige kas üks ruut või mõlemad ruudud. Kui märgitakse mõlemad ruudu, lõpetatakse IPSec SA seanss, kui üks neist kahest tingimusest on täidetud.
Määrake IPSec SA seansi lõpetamise tingimused. IPSec SA-d kasutatakse sidetunnelina. Vajadusel märkige kas üks ruut või mõlemad ruudud. Kui märgitakse mõlemad ruudu, lõpetatakse IPSec SA seanss, kui üks neist kahest tingimusest on täidetud.
|
[Specify by Time]
|
Sisestage seansi kestus minutites.
|
|
[Specify by Size]
|
Sisestage seansi jooksul transporditavate andmete maht megabaitides.
|
[Select Algorithm]
Olenevalt kasutatavast IPSec-päisest ja algoritmist märkige ruut (ruudud) [ESP], [ESP (AES-GCM)] või [AH (SHA1)]. AES-GCM on algoritm nii autentimiseks kui ka krüptimiseks. [ESP] valimise korral valige ka autentimis- ja krüptimisalgoritmid rippmenüüdest [ESP Authentication] ja [ESP Encryption].
Olenevalt kasutatavast IPSec-päisest ja algoritmist märkige ruut (ruudud) [ESP], [ESP (AES-GCM)] või [AH (SHA1)]. AES-GCM on algoritm nii autentimiseks kui ka krüptimiseks. [ESP] valimise korral valige ka autentimis- ja krüptimisalgoritmid rippmenüüdest [ESP Authentication] ja [ESP Encryption].
|
[ESP Authentication]
|
ESP autentimise lubamiseks valige räsialgoritmiks [SHA1]. Kui soovite ESP autentimise keelata, valige väärtus [Do Not Use].
|
|
[ESP Encryption]
|
Valige ESP krüptimisalgoritm. Kui te ei soovi algoritmi määrata, valige [NULL] või kui soovite ESP-krüptimise keelata, valige [Do Not Use].
|
[Connection Mode]
Kuvatakse IPSec-protokolli ühendusrežiim. Printer toetab transpordirežiimi, milles IP-pakettide kogumid on krüptitud. Tunnelirežiim, milles terved IP-paketid (päised ja kogumid) on kapseldatud, pole saadaval.
Kuvatakse IPSec-protokolli ühendusrežiim. Printer toetab transpordirežiimi, milles IP-pakettide kogumid on krüptitud. Tunnelirežiim, milles terved IP-paketid (päised ja kogumid) on kapseldatud, pole saadaval.
11
Klõpsake [OK].
Täiendava turbereegli registreerimiseks naaske juhise 6 juurde.
12

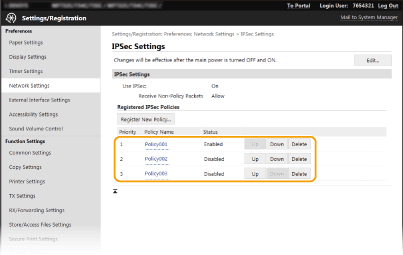

Määrake loendis [Registered IPSec Policies] loetletud reeglite järjestus.
Reegleid rakendatakse alates loendi esimesest üksusest kuni viimaseni. Reegli loendis üles või alla liigutamiseks klõpsake nuppe [Up] või [Down].
/b_rui087.gif)
Reegli redigeerimine
Klõpsake redigeerimiskuval rea [Policy Name] all olevat tekstilinki.
Reegli kustutamine
Klõpsake kustutatavast reegli nimest paremal nuppu [Delete] ja seejärel klõpsake [OK].
klõpsake [OK].13
Taaskäivitage printer.
Lülitage printer välja, oodake vähemalt 10 sekundit ning lülitage seejärel uuesti sisse.
|
|
Juhtpaneeli kasutamineIPSec-protokolli abil suhtlust saate lubada või keelata ka menüüst <Menüü> kuval Avamenüü. <IPSec-i kasutus>
|
