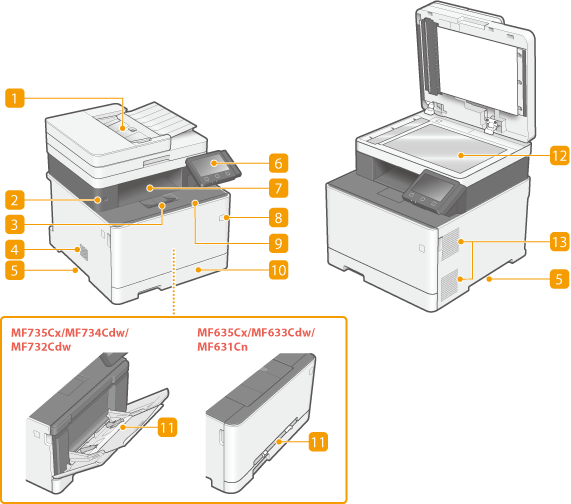

Sprednja stran

Podajalnik/pokrov kopirnega stekla

Podajalnik samodejno podaja izvirnike v napravo za optično branje. Če sta v podajalnik naložena dva ali več listov, je izvirnike mogoče optično brati neprekinjeno. Pokrov kopirnega stekla zadržuje izvirnike, naložene na kopirno steklo. Podajalnik

Vrata USB (za priključitev naprave USB)

Na ta vrata priključite pomnilniško napravo USB ali tipkovnico USB druge proizvajalca. Če priključite pomnilniško napravo USB, lahko natisnete podatke iz pomnilniške naprave ali shranite optično prebrane izvirnike v pomnilniško napravo.
Vstavljanje pomnilniške naprave USB
Tiskanje iz pomnilniške naprave USB (Tiskanje s pomnilniškega medija)
Pošiljanje podatkov prek e-pošte/shranjevanje podatkov v mapo v skupni rabi v strežniku FTP

Zapora za papir

Zaporo za papir odprite, če želite preprečiti, da bi papir padel s podstavka za odlaganje.

Zvočnik

Oddaja zvoke, ki jih proizvaja naprava, na primer tone za faks in opozorilne tone.

Ročaji za dviganje

Ko tiskalnik prenašate, ga držite za ročaje. Premeščanje naprave

Operacijska plošča

Na operacijski plošči so tipke, kot je Domov, tipka za zaustavitev, zaslon in indikatorje stanja. Na operacijski plošči lahko izvajate vse postopke in konfigurirate nastavitve.
Operacijska plošča
Osnovni zasloni

Podstavek za odlaganje

Natisnjeni papir je odložen na podstavek za odlaganje.

Električno stikalo

Vklopi ali izklopi napravo. Napravo znova zaženete tako, da jo izklopite, počakate najmanj 10 sekund, nato pa jo znova vklopite.

Sprednji pokrov

Sprednji pokrov odprite pri zamenjavi kartuš s tonerjem.
Postopek zamenjave kartuše s tonerjem

Kaseta za papir

V kaseto za papir vložite papir tiste vrste, ki jo uporabljate najpogosteje. Nalaganje papirja v kaseto za papir

Večnamenski podstavek/reža za ročno podajanje papirja

Naložite papir v večnamenski podajalnik, če želite začasno uporabiti drugo vrsto papirja in ne tiste, ki je naložena v predalu za papir. Vlaganje papirja v večnamenski pladenj

V priročniku Navodila za uporabo se »reža za ročno podajanje papirja« imenuje »večnamenski podstavek«, če je ni treba razlikovati od »večnamenskega podstavka«.

Kopirno steklo

Pri optičnem branju knjig, težkih ali tankih izvirnikov in drugih izvirnikov, ki jih ni mogoče optično prebrati s podajalnikom, položite izvirnike na kopirno steklo. Polaganje originalov

Reže za prezračevanje

Zrak iz notranjosti naprave se odvaja iz naprave, da se notranjost naprave hladi. Če pred reže za prezračevanje postavite druge predmete, bo kroženje zraka ovirano.
