Encallaments de paper a la unitat principal
Comproveu la ubicació de l'encallament de paper a la pantalla i seguiu el procediment següent per treure el paper.
|
|
Confirmar abans de manipularTanqueu qualsevol tapa que estigui oberta.
Si el dipòsit de paper opcional està instal·lat, traieu-lo de l'equip.
|
1
Mireu si hi ha paper encallat a la safata multiús.
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
2

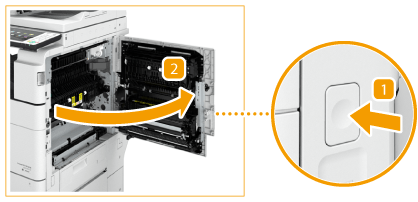

Obriu la tapa dreta de la unitat principal.
Premeu el botó d'obertura de la tapa dreta de la unitat principal i obriu la tapa dreta.
3
Comproveu si hi ha paper encallat a la segona àrea de sortida o a la unitat d'inversió.
|
Si hi ha paper encallat a la segona àrea de sortida, traieu-lo amb compte en la direcció de la fletxa.
|
|
Si hi ha paper encallat a la unitat d'inversió, traieu-lo amb compte en la direcció de la fletxa.
|
4
Comproveu si hi ha paper encallat a la primera àrea de sortida.
|
|
Obriu la segona guia de sortida.
|
|
|
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
|
|
Tanqueu la segona guia de sortida.
|
5
Mireu si hi ha paper encallat a la part superior de la unitat de fixació.
|
|
Obriu la guia superior de la unitat de fixació.
|
|
|
Traieu amb compte el paper encallat en la direcció de la fletxa.
|
|
|
Tanqueu la guia superior de la unitat de fixació.
|
|
|
La unitat de fixació i el seu entorn, a l'interior de l'equip, arriben a altes temperatures quan estan en funcionament. Quan tragueu el paper encallat o inspeccioneu l'interior de l'equip, no toqueu la unitat de fixació ni el seu entorn perquè us podríeu cremar.
|
6
Mireu si hi ha paper encallat a la part inferior de la unitat de fixació i a l'àrea dels rodets d'alimentació.
|
|
Si hi ha paper encallat a la part inferior de la unitat de fixació, traieu-lo amb compte en la direcció de la fletxa.
|
|
|
Si hi ha paper encallat a l'àrea dels rodets d'alimentació, traieu-lo amb compte en la direcció de la fletxa.
|
|
|
|
La unitat de fixació i el seu entorn, a l'interior de l'equip, arriben a altes temperatures quan estan en funcionament. Quan tragueu el paper encallat o inspeccioneu l'interior de l'equip, no toqueu la unitat de fixació ni el seu entorn perquè us podríeu cremar.
|
7
Comproveu si hi ha paper encallat a la unitat d'inversió dúplex.
|
|
Si hi ha paper encallat a la part superior de la unitat d'inversió dúplex, traieu-lo amb compte en la direcció de la fletxa.
|
|
|
Si hi ha paper encallat a la part inferior de la unitat d'inversió dúplex, traieu-lo amb compte en la direcció de la fletxa.
|
|
|
|
La part posterior inferior de la tapa de la dreta de l'equip arriba a temperatures molt altes quan està en funcionament. Quan tragueu el paper encallat o inspeccioneu l'interior de l'equip, no toqueu aquesta àrea de l'equip perquè us podríeu cremar.
|
8
Comproveu si hi ha paper encallat a la unitat dúplex.
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
9
Mireu si hi ha paper encallat a la unitat d'alimentació de la safata multiús.
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
Si no podeu treure el paper encallat de la part inferior de la unitat d'alimentació de la safata multiús, traieu-lo del lateral de la safata multiús.
10
Obriu la tapa superior dreta i la tapa inferior dreta del calaix del paper i comproveu si hi ha cap encallament de paper a l'interior.
|
|
Obriu la tapa superior dreta del calaix de paper.
|
|
|
Obriu la tapa inferior dreta del calaix de paper.
|
Elimineu l'encallament de paper i tanqueu les tapes.
|
|
|
Per evitar lesions personals, aneu amb compte amb els dits quan tanqueu les tapes.
|
Tanqueu amb compte les tapes fins que facin clic i quedin del tot tancada.
11
Amb compte, tanqueu la tapa dreta de la unitat principal fins que sentiu un clic.
Seguiu les instruccions que apareixen a la pantalla per continuar amb l'operació interrompuda o per eliminar encallaments de paper.
