Papier blokuje się w zespole głównym
Należy sprawdzić lokalizację zacięcia papieru na ekranie, a następnie postępować zgodnie z poniższą procedurą, aby usunąć papier.
|
|
Potwierdzenie przed rozpoczęciem pracyZamknij wszelkie otwarte pokrywy.
Jeśli zainstalowana jest opcjonalna szuflada boczna, należy odsunąć ją od urządzenia.
|
1
Sprawdź, czy papier zakleszczył się w tacy wielofunkcyjnej.
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
2

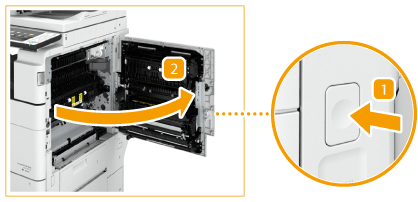

Otwórz prawą pokrywę jednostki głównej.
Wciśnij przycisk otwierania prawej pokrywy jednostki glównej i otwórz tę pokrywę.
3
Sprawdź, czy w drugim obszarze wyprowadzania lub zespole odwracającym znajduje się zacięty papier.
|
Jeśli papier jest zakleszczony w drugim obszarze wyprowadzania, delikatnie wyciągnij go w kierunku wskazanym przez strzałkę.
|
|
Jeśli papier jest zakleszczony w zespole odwracającym, delikatnie wyciągnij go w kierunku wskazanym przez strzałkę.
|
4
Sprawdź, czy w pierwszym obszarze wyprowadzania znajduje się zacięty papier.
|
|
Otwórz drugą prowadnicę wyprowadzającą.
|
|
|
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
|
|
Zamknij drugą prowadnicę wyprowadzającą.
|
5
Sprawdź, czy papier zakleszczył się w górnej części zespołu utrwalającego.
|
|
Otwórz górną prowadnicę zespołu utrwalającego.
|
|
|
Delikatnie wyciągnij zacięty papier w kierunku wskazanym przez strzałkę.
|
|
|
Zamknij górną prowadnicę zespołu utrwalającego.
|
|
|
Zespół utrwalający toner oraz znajdujące się wokół niego części silnie się nagrzewają. Podczas wyjmowania zablokowanego papieru lub podczas kontroli wnętrza urządzenia, nie należy dotykać zespołu utrwalającego i innych części wokół niego, ponieważ może to doprowadzić do oparzenia.
|
6
Sprawdź, czy papier zakleszczył się w dolnej części zespołu utrwalającego i obszarze rolki podającej.
|
|
Jeśli papier jest zakleszczony w dolnej części zespołu utrwalającego, delikatnie wyciągnij go w kierunku wskazanym przez strzałkę.
|
|
|
Jeśli papier jest zakleszczony w obszarze rolki podającej, delikatnie wyciągnij go w kierunku wskazanym przez strzałkę.
|
|
|
|
Zespół utrwalający toner oraz znajdujące się wokół niego części silnie się nagrzewają. Podczas wyjmowania zablokowanego papieru lub podczas kontroli wnętrza urządzenia, nie należy dotykać zespołu utrwalającego i innych części wokół niego, ponieważ może to doprowadzić do oparzenia.
|
7
Sprawdź, czy w zespole dupleksu i odwracania znajduje się zacięty papier.
|
|
Jeśli papier jest zakleszczony w górnej części zespołu dupleksu i odwracania, delikatnie wyciągnij go w kierunku wskazanym przez strzałkę.
|
|
|
Jeśli papier jest zakleszczony w dolnej części zespołu dupleksu i odwracania, delikatnie wyciągnij go w kierunku wskazanym przez strzałkę.
|
|
|
|
Dolna część urządzenia za prawą pokrywą może się nagrzewać podczas eksploatacji. Podczas wyjmowania zablokowanego papieru lub podczas kontroli wnętrza urządzenia, nie należy dotykać tego miejsca, ponieważ może to doprowadzić do oparzenia.
|
8
Sprawdź, czy w zespole dupleksowym znajduje się zacięty papier.
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
9
Sprawdź, czy papier zakleszczył się w module podawania tacy uniwersalnej.
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
Jeśli nie możesz usunąć zablokowanego papieru z dolnej strony modułu podawania tacy uniwersalnej, wyjmij go z boku tacy uniwersalnej.
10
Otwórz prawą górną pokrywę i prawą dolną pokrywę szuflady na papier, a następnie sprawdź, czy wewnątrz niej znajduje się zakleszczony papier.
|
|
Otwórz prawą górną pokrywę szuflady na papier.
|
|
|
Otwórz prawą dolną pokrywę szuflady na papier.
|
Usuń zablokowany papier i zamknij pokrywy.
|
|
|
Zamykając pokrywy należy uważać, aby nie przyciąć nimi palców, gdyż może to spowodować obrażenia.
|
Ostrożnie zamknij pokrywy, aż zablokują się na swoim miejscu w zamkniętym położeniu.
11
Delikatnie zatrzaśnij prawą pokrywę jednostki głównej.
Należy w dalszym ciągu postępować zgodnie z instrukcjami na ekranie, aby wznowić przerwaną operację lub kontynuować usuwanie zacięć papieru.
