Замятие бумаги в основном аппарате
Проверьте участок замятия бумаги, показанный на экране и, следуя описанной далее процедуре, достаньте бумагу.
|
|
Подтверждение подключенияЗакройте все открытые крышки.
Если установлена стойка для бумаги, отодвиньте ее от аппарата.
|
1
Проверьте наличие замятой бумаги в универсальном лотке.
Если имеется замятие бумаги, осторожно вытяните ее по направлению стрелки.
2

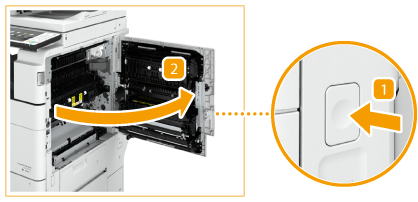

Откройте правую крышку основного блока.
Нажмите кнопку открытия на правой крышке основного аппарата и откройте правую крышку.
3
Проверьте наличие замятой бумаги во второй зоне вывода реверсного блока.
|
Если бумага замята во второй зоне вывода, осторожно вытяните ее по направлению стрелки.
|
|
Если бумага замята в реверсном блоке, осторожно вытягивайте ее по направлению стрелки.
|
4
Проверьте наличие замятой бумаги в первой зоне вывода.
|
|
Откройте вторую направляющую вывода.
|
|
|
Если имеется замятие бумаги, осторожно вытяните ее по направлению стрелки.
|
|
Закройте вторую направляющую вывода.
|
5
Проверьте наличие замятой бумаги в верхней части блока термозакрепления.
|
|
Откройте верхнюю направляющую блока термозакрепления.
|
|
|
Осторожно вытяните замятую бумагу по направлению стрелки.
|
|
|
Закройте верхнюю направляющую блока термозакрепления.
|
|
|
Блок термозакрепления внутри аппарата и участок вокруг него могут сильно нагреваться при эксплуатации. При удалении замятой бумаги или при осмотре внутренней части аппарата следите за тем, чтобы не касаться блока термозакрепления и участка вокруг него, поскольку это может привести к ожогам.
|
6
Проверьте наличие замятой бумаги в нижней части блока термозакрепления и зоне валиков подачи.
|
|
Если бумага замята в нижней части блока термозакрепления, осторожно вытягивайте ее по направлению стрелки.
|
|
|
Если бумага замята в зоне валиков подачи, осторожно вытяните ее по направлению стрелки.
|
|
|
|
Блок термозакрепления внутри аппарата и участок вокруг него могут сильно нагреваться при эксплуатации. При удалении замятой бумаги или при осмотре внутренней части аппарата следите за тем, чтобы не касаться блока термозакрепления и участка вокруг него, поскольку это может привести к ожогам.
|
7
Проверьте наличие замятой бумаги внутри двустороннего реверсного блока.
|
|
Если бумага замята в верхней части двустороннего реверсного блока, осторожно вытягивайте ее по направлению стрелки.
|
|
|
Если бумага замята в нижней части двустороннего реверсного блока, осторожно вытягивайте ее по направлению стрелки.
|
|
|
|
Во время работы нижняя область за правой крышкой аппарата может сильно нагреться. При удалении замятой бумаги или при осмотре внутренней части аппарата не касайтесь данной области аппарата, поскольку это может привести к ожогам.
|
8
Проверьте наличие замятой бумаги в блоке двусторонней печати.
Если имеется замятие бумаги, осторожно вытяните ее по направлению стрелки.
9
Проверьте наличие замятой бумаги в устройстве подачи универсального лотка.
Если имеется замятие бумаги, осторожно вытяните ее по направлению стрелки.
Если невозможно удалить замятую бумагу с нижней стороны устройства подачи универсального лотка, удалите ее со стороны универсального лотка.
10
Откройте правую верхнюю и правую нижнюю крышки кассеты для бумаги и проверьте, нет ли внутри замятой бумаги.
|
|
Откройте правую верхнюю крышку кассеты для бумаг.
|
|
|
Откройте правую нижнюю крышку кассеты для бумаг.
|
Удалите всю замятую бумагу и закройте крышки.
|
|
|
Закрывая крышки, следите за тем, чтобы не прищемить пальцы, т.к. это может привести к травме.
|
Аккуратно закройте крышки до фиксации в закрытом положении с характерным щелчком.
11
Осторожно закройте правую крышку основного блока до щелчка.
Следуя инструкциям на экране, возобновите прерванную операцию или продолжите устранение замятия бумаги.
