Paper Folding Unit-J1 (opcional)

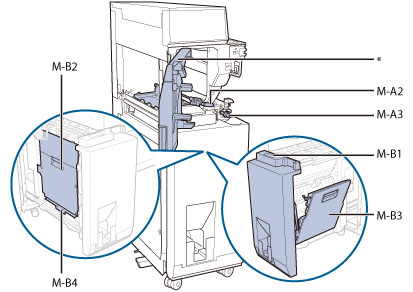

Aquesta secció descriu com eliminar un encallament de paper que es produeixi a la Paper Folding Unit-J1. La ubicació de la Paper Folding Unit-J1 s'indica a la il·lustració següent.
|
NOTA
|
|
La il·lustració següent indica la ubicació de l'encallament de paper. Consulteu-la per eliminar l'encallament de paper.
 * Tapa davantera
La Paper Folding Unit-J1 és un producte opcional.
|
Seguiu el procediment que es descriu a continuació, consultant alhora la ubicació de l'encallament de paper i les instruccions que apareixen a la pantalla tàctil, per treure el paper encallat.
1.
Obriu la tapa davantera del Paper Folding Unit-J1.
2.
Obriu la guia (M-A2).
3.
Gireu el comandament (M-A3) i traieu el paper encallat.
 |
1. Gireu el comandament (M-A3) en la direcció de la fletxa (en sentit contrari a les agulles del rellotge). |
2. Traieu el paper encallat. |
4.
Traieu el paper encallat a la guia esquerra (M-B2).
 PRECAUCIÓ |
|
Per evitar accidents, tingueu cura amb els dits en tancar la guia.
|
5.
Traieu el paper encallat a la guia dreta (M-B3).
 |
1. Obriu la guia dreta (M-B3).Obriu la guia al màxim possible.
|
2. Traieu el paper encallat a la guia interior. |
|
3. Traieu el paper encallat a la guia exterior. |
|
4. Tanqueu la guia dreta (M-B3). |
|
PRECAUCIÓ |
|
Per evitar accidents, tingueu cura amb els dits en tancar la guia.
|
6.
Traieu el paper encallat a la ranura de sortida.
 |
1. Empenyeu el paper encallat cap a la ranura de sortida. |
2. Traieu el paper encallat. |
|
3. Torneu a col·locar la unitat plegadora de paper (M-B1) en la posició original. |
|
PRECAUCIÓ |
|
Quan torneu a col·locar la unitat plegadora de paper en la posició original, tingueu cura de no agafar-vos els dits.
|
7.
Tanqueu la guia (M-A2) i la tapa davantera.
|
PRECAUCIÓ |
|
Per evitar accidents, tingueu cura amb els dits en tancar la guia i la tapa.
|
|
NOTA
|
|
Si després d'eliminar l'encallament del paper el missatge no desapareix, obriu la guia d'entrada per comprovar que no quedi paper encallat.
 |
8.
Seguiu les instruccions de la pantalla.
|
NOTA
|
|
La pantalla mostra repetidament les instruccions per eliminar l'encallament de paper fins que s'elimini l'encallament.
|
