Podávací jednotka

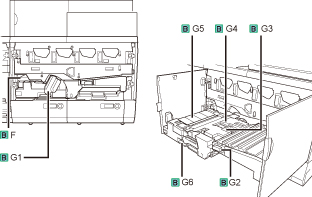

V této části je popsáno, jak odstranit zachycení papíru, k němuž dojde v podávací jednotce. Umístění podávací jednotky je označeno na následující ilustraci.
POZNÁMKA
Následující ilustrace označuje místo, kde došlo k zachycení papíru. Podle ní zachycený papír odstraňte.
Zachycený papír odstraňte podle níže uvedeného postupu a přitom sledujte místo zachycení papíru a instrukce, které se zobrazují na displeji dotekového panelu.
1.
Otevřete přední kryt tiskového stroje.
Nejprve otevřete pravou stranu předního krytu.
2.
Odstraňte veškerý zachycený papír z B-F.
3.
Vyklopte páčku (B-G1) doprava.
4.
Uchopte páčku (B-G1) a vytáhněte podávací jednotku.
5.
Vyklopte vodítko (B-G2).
6.
Vyklopte vodítko (B-G3) a stisknutím páčky vyklopte vodítko (B-E4).
7.
Odstraňte veškerý zachycený papír.
8.
Sklopte vodítka (B-G4, B-G3 a B-G2).
UPOZORNĚNÍ
Při sklápění vodítek dejte pozor, abyste si nepřiskřípli prsty a nezpůsobili si zranění.
9.
Odstraňte veškerý zachycený papír z B-G5.
10.
Odklopte vodítko (B-G6).
11.
Odstraňte veškerý zachycený papír.
12.
Přiklopte vodítko (B-G6).
UPOZORNĚNÍ
Při přiklápění vodítka dejte pozor, abyste si nepřiskřípli prsty a nezpůsobili si zranění.
13.
Zavřete podávací jednotku.
UPOZORNĚNÍ
Při vracení podávací jednotky do původní polohy dejte pozor, abyste si neskřípli prsty a nezpůsobili si zranění.
DŮLEŽITÉ
Dbejte na to, aby podávací jednotka byla řádně zasunuta do původní polohy.
14.
Vraťte páčku (B-G1) do původní polohy.
15.
Zavřete přední kryt tiskového stroje.
Nejprve zavřete levou stranu předního krytu.
UPOZORNĚNÍ
Při zavírání předního krytu dejte pozor, abyste si nepřiskřípli prsty a nezpůsobili si zranění.
16.
Postupujte podle instrukcí na displeji dotekového panelu.
POZNÁMKA
Obrazovka označující směr odstranění zachyceného papíru se opakovaně zobrazuje, dokud není zachycený papír zcela odstraněn. (Viz „Odstraňování zachyceného papíru.“)
