Soustava primární fixace

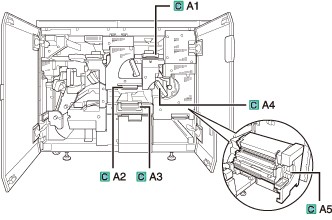

V této části je popsáno, jak odstranit zachycení papíru, k němuž dojde v soustavě primární fixace. Umístění soustavy primární fixace je označeno na následující ilustraci.
POZNÁMKA
Následující ilustrace označuje místo, kde došlo k zachycení papíru. Podle ní zachycený papír odstraňte.
Zachycený papír odstraňte podle níže uvedeného postupu a přitom sledujte místo zachycení papíru a instrukce, které se zobrazují na displeji dotekového panelu.
1.
Otevřete přední kryt fixační stanice.
Nejprve otevřete pravou stranu předního krytu.
2.
Odklopte vodítko (C-A1).
UPOZORNĚNÍ
Při otevírání vodítka dejte pozor, abyste si nepřiskřípli prsty a nezpůsobili si zranění.
3.
Odstraňte veškerý zachycený papír.
DŮLEŽITÉ
Dojde-li k zachycení velkého, silného papíru, odstraňte jej provedením níže uvedených kroků. Budete-li papír odstraňovat jinak než provedením níže uvedených kroků, může dojít k poškrábání fixační části, které způsobí následný výskyt skvrn na výtiscích.

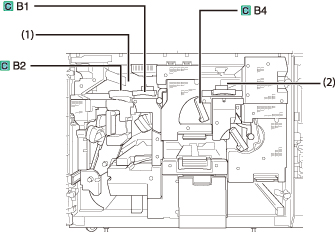

Odklopte vodítka C-B1 a C-B2 a stiskněte páčku C-B4 dolů.
Je-li papír v místě (1), lze jej odstranit.
Posuňte papír rukou pomalu z místa (2) do místa (1) a odstraňte jej.
Přiklopte vodítka C-B1 a C-B2 vraťte páčku C-B4 do původní polohy.
Pokračujte v postupu od kroku 4.
4.
Přiklopte vodítko (C-A1).
UPOZORNĚNÍ
Při přiklápění vodítka dejte pozor, abyste si nepřiskřípli prsty a nezpůsobili si zranění.
5.
Odklopte vodítko (C-A2).
UPOZORNĚNÍ
Při otevírání vodítka dejte pozor, abyste si nepřiskřípli prsty a nezpůsobili si zranění.
6.
Odeberte veškerý zachycený papír.
7.
Vraťte vodítko (C-A2) do polohy, kdy zapadne na své místo.
UPOZORNĚNÍ
Při přiklápění vodítka dejte pozor, abyste si nepřiskřípli prsty a nezpůsobili si zranění.
8.
Zvedněte vodítko (C-A3) a zatlačte jej do stroje.
UPOZORNĚNÍ
Při otevírání vodítka dejte pozor, abyste si nepřiskřípli prsty a nezpůsobili si zranění.
9.
Odstraňte veškerý zachycený papír.
10.
Vodítko (C-A3) lehce nadzvedněte a zavřete jej.
UPOZORNĚNÍ
Při přiklápění vodítka dejte pozor, abyste si nepřiskřípli prsty a nezpůsobili si zranění.
11.
Vyklopte páčku (C-A4) doleva.
12.
Vytáhněte jednotku primární fixace až nadoraz.
UPOZORNĚNÍ
Části, které se nacházejí v blízkosti fixační jednotky, se zahřívají na vysokou teplotu. Při odstraňování zachyceného papíru dbejte na to, abyste se nedotkli žádné jiné oblasti kromě krytu.
13.
Odstraňte veškerý zachycený papír.
14.
Otevřete kryt (C-A5).
15.
Odstraňte veškerý zachycený papír.
UPOZORNĚNÍ
Části, které se nacházejí v blízkosti fixační jednotky, se zahřívají na vysokou teplotu. Při odstraňování zachyceného papíru dbejte na to, abyste se nedotkli žádné jiné oblasti kromě krytu.
16.
Zavřete kryt (C-A5) do polohy, kdy zapadne na své místo.
UPOZORNĚNÍ
Při zavírání krytu dejte pozor, abyste si neskřípli prsty a nezpůsobili si zranění.
17.
Zavřete jednotku primární fixace do polohy, kdy zapadne na své místo.
18.
Vraťte páčku (C-A4) do původní polohy.
19.
Zavřete přední kryt fixační stanice.
Nejprve zavřete levou stranu předního krytu.
UPOZORNĚNÍ
Při zavírání předního krytu dejte pozor, abyste si nepřiskřípli prsty a nezpůsobili si zranění.
20.
Postupujte podle instrukcí na displeji dotekového panelu.
POZNÁMKA
Obrazovka označující směr odstranění zachyceného papíru se opakovaně zobrazuje, dokud není zachycený papír zcela odstraněn. (Viz „Odstraňování zachyceného papíru.“)
