Soustava sekundární fixace

V této části je popsáno, jak odstranit zachycení papíru, k němuž dojde v soustavě sekundární fixace. Umístění soustavy primární fixace je označeno na následující ilustraci.
POZNÁMKA

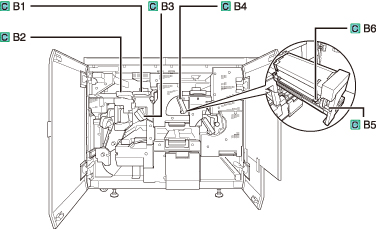

Následující ilustrace označuje místo, kde došlo k zachycení papíru. Podle ní zachycený papír odstraňte.
Zachycený papír odstraňte podle níže uvedeného postupu a přitom sledujte místo zachycení papíru a instrukce, které se zobrazují na displeji dotekového panelu.
1.
Otevřete přední kryt fixační stanice.
Nejprve otevřete pravou stranu předního krytu.
2.
Odklopte vodítko (C-B1).
UPOZORNĚNÍ
Při otevírání vodítka dejte pozor, abyste si nepřiskřípli prsty a nezpůsobili si zranění.
3.
Uchopte páčku a otevřete vodítko (C-B2).
UPOZORNĚNÍ
Při otevírání vodítka dejte pozor, abyste si nepřiskřípli prsty a nezpůsobili si zranění.
4.
Odstraňte veškerý zachycený papír.
5.
Zvedněte vodítko (C-B2) a zavřete jej.
UPOZORNĚNÍ
Při přiklápění vodítka dejte pozor, abyste si nepřiskřípli prsty a nezpůsobili si zranění.
6.
Zavřete vodítko (C-B1).
UPOZORNĚNÍ
Při přiklápění vodítka dejte pozor, abyste si nepřiskřípli prsty a nezpůsobili si zranění.
7.
Odklopte vodítko (C-B3).
UPOZORNĚNÍ
Při otevírání vodítka dejte pozor, abyste si nepřiskřípli prsty a nezpůsobili si zranění.
8.
Odstraňte veškerý zachycený papír.
9.
Zavřete vodítko (C-B3).
10.
Vyklopte páčku (C-B4) doleva.
11.
Vytáhněte jednotku sekundární fixace až nadoraz.

UPOZORNĚNÍ
Části, které se nacházejí v blízkosti fixační jednotky, se zahřívají na vysokou teplotu. Při odstraňování zachyceného papíru dbejte na to, abyste se nedotkli žádné jiné oblasti kromě krytu.
12.
Otevřete kryt (C-B5).
13.
Odstraňte veškerý zachycený papír.
14.
Kryt (C-B5) pomalu zavřete.
UPOZORNĚNÍ
Při zavírání krytu dejte pozor, abyste si neskřípli prsty a nezpůsobili si zranění.
15.
Zvedněte vodítko (C-B6) a odstraňte veškerý zachycený papír.
16.
Zavřete jednotku sekundární fixace do polohy, kdy zapadne na své místo.
17.
Vraťte páčku (C-B4) do původní polohy.
18.
Zavřete přední kryt fixační stanice.
Nejprve zavřete levou stranu předního krytu.
19.
Postupujte podle instrukcí na displeji dotekového panelu.
POZNÁMKA
Obrazovka označující směr odstranění zachyceného papíru se opakovaně zobrazuje, dokud není zachycený papír zcela odstraněn. (Viz „Odstraňování zachyceného papíru.“)
