Přední pravý kryt/horizontální průchod

V této části je popsáno, jak odstranit zachycení papíru, k němuž dojde na straně podstavce Podstavec POD D1. Umístění strany podstavce Podstavec POD D1 je označeno na následující ilustraci.
POZNÁMKA
Zachycení papíru, k němuž dojde, když je ke stroji připojen Podstavec POD D1/Sekundární podstavec POD D1, můžete odstranit stejným postupem pro odstranění papíru, který platí pro případ, kdy je připojen pouze POD Deck-D1.
Následující ilustrace označuje místo, kde došlo k zachycení papíru. Podle ní zachycený papír odstraňte.
Je-li připojen pouze Podstavec POD D1:

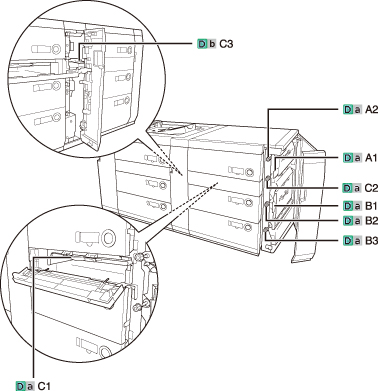

Je-li připojen Podstavec POD D1/Sekundární podstavec POD D1:　
Štítky na postranní části doplňku Sekundární podstavec POD D1 jsou označeny s pomocí Da- (např.: Da-A1) a na postranní části doplňku Podstavec POD D1 jsou označeny jako Db-.
Zachycený papír odstraňte podle níže uvedeného postupu a přitom sledujte místo zachycení papíru a instrukce, které se zobrazují na displeji dotekového panelu.
1.
Otevřete přední pravý kryt podstavce POD Deck.
2.
Odklopte vodítka (D-A1 a D-B1).
3.
Odstraňte veškerý zachycený papír.
4.
Otočte kolečky (D-A2, D-B2 a D-B3) ve směru šipky (ve směru hodinových ručiček) v místech, kde došlo k zachycení papíru.
5.
Odstraňte veškerý zachycený papír.
6.
Přiklopte vodítka (D-A1 a D-B1).
UPOZORNĚNÍ
Při přiklápění vodítka dejte pozor, abyste si nepřiskřípli prsty a nezpůsobili si zranění.
7.
Otevřete kryt horizontálního průchodu.
8.
Odklopte vodítko (D-C1).
9.
Odstraňte veškerý zachycený papír.
10.
Otočte kolečko (D-C2) ve směru šipky (ve směru hodinových ručiček) a odstraňte veškerý zachycený papír.
11.
Přiklopte vodítko (D-C1).
UPOZORNĚNÍ
Při přiklápění vodítka dejte pozor, abyste si nepřiskřípli prsty a nezpůsobili si zranění.
12.
Odklopte vodítko (Db-C3) (pouze když je připojen Podstavec POD D1/Sekundární podstavec POD D1).
13.
Odstraňte veškerý zachycený papír (pouze když je připojen Podstavec POD D1/Sekundární podstavec POD D1).
14.
Přiklopte vodítko (Db-C3) (pouze když je připojen Podstavec POD D1/Sekundární podstavec POD D1).
15.
Zavřete kryt horizontálního průchodu.
16.
Zavřete přední pravý kryt podstavce POD Deck.
UPOZORNĚNÍ
Při zavírání krytu dejte pozor, abyste si neskřípli prsty a nezpůsobili si zranění.
17.
Postupujte podle instrukcí na displeji dotekového panelu.
POZNÁMKA
Obrazovka označující směr odstranění zachyceného papíru se opakovaně zobrazuje, dokud není zachycený papír zcela odstraněn. (Viz „Odstraňování zachyceného papíru.“)
25JJ-0LF
