Pod horním krytem
V této části je popsáno, jak odstranit zachycení papíru, k němuž dojde pod horním krytem doplňku Finišer AN1/Sedlový finišer AN2. Umístění doplňku Finišer AN1/Sedlový finišer AN2 je označeno na následující ilustraci.
|
POZNÁMKA
|
|

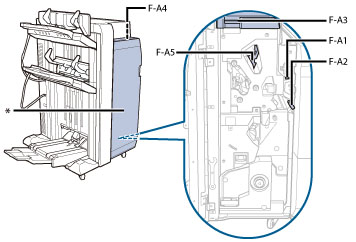

Následující ilustrace označuje místo, kde došlo k zachycení papíru. Podle ní zachycený papír odstraňte.
 * Horní kryt
|
|
DŮLEŽITÉ
|
|
Je-li k finišeru připojena Jednotka vkládání dokumentů N1, při odstraňování papíru zachyceného ve finišeru může zčásti překážet. Jednotku vkládání nejprve nadzdvihněte a teprve poté začněte odstraňovat papír zachycený ve finišeru.
|
Zachycený papír odstraňte podle níže uvedeného postupu a přitom sledujte místo zachycení papíru a instrukce, které se zobrazují na displeji dotekového panelu.
1.
Otevřete přední kryt finišeru.
2.
Stlačte tlačítko (F-A1) nadoraz.
Tento postup je nutný, pouze je-li ke stroji připojena Děrovací jednotka BT1 nebo Děrovací jednotka BU1.
3.
Odklopte vodítko (F-A2).
4.
Odstraňte veškerý zachycený papír.
5.
Přiklopte vodítko (F-A2).
 UPOZORNĚNÍ |
|
Při přiklápění vodítka dejte pozor, abyste si nepřiskřípli prsty a nezpůsobili si zranění.
|
6.
Odstraňte veškerý papír zachycený v horním krytu (F-A3) finišeru.
|
UPOZORNĚNÍ |
|
Horní kryt otvírejte pomalu; při jeho rychlém otevření byste se mohli poranit.
|
7.
Odklopte vodítko (F-A4).
8.
Odstraňte veškerý zachycený papír.
|
UPOZORNĚNÍ |
|
Při přiklápění vodítka dejte pozor, abyste si nepřiskřípli prsty a nezpůsobili si zranění.
|
|
DŮLEŽITÉ
|
|
Přiklápějte vodítko, dokud s klapnutím nezapadne do zajištěné polohy.
|
9.
Zavřete horní kryt (F-A3) finišeru.
|
UPOZORNĚNÍ |
|
Při zavírání krytu dejte pozor, abyste si neskřípli prsty a nezpůsobili si zranění.
|
|
DŮLEŽITÉ
|
|
Po zavření horního krytu finišeru zajistěte jeho řádné zavření tlakem na horní kryt v místech označených štítky.
|
10.
Odstraňte veškerý zachycený papír pod vodítkem (F-A5).
11.
Zavřete přední kryt finišeru.
|
UPOZORNĚNÍ |
|
Při zavírání krytu dejte pozor, abyste si neskřípli prsty a nezpůsobili si zranění.
|
12.
Postupujte podle instrukcí na displeji dotekového panelu.
|
POZNÁMKA
|
|
Obrazovka označující směr odstranění zachyceného papíru se opakovaně zobrazuje, dokud není zachycený papír zcela odstraněn.
|
