Pod předním krytem
V této části je popsáno, jak odstranit zachycení papíru, k němuž dojde pod předním krytem doplňku Finišer AN1/Sedlový finišer AN2. Umístění doplňku Finišer AN1/Sedlový finišer AN2 je označeno na následující ilustraci.
|
POZNÁMKA
|
|

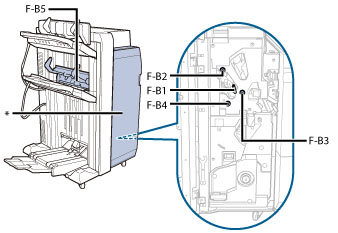

Následující ilustrace označuje místo, kde došlo k zachycení papíru. Podle ní zachycený papír odstraňte.
 * Přední kryt
|
Zachycený papír odstraňte podle níže uvedeného postupu a přitom sledujte místo zachycení papíru a instrukce, které se zobrazují na displeji dotekového panelu.
1.
Otevřete přední kryt finišeru.
2.
Odklopte vodítko (F-B1).
3.
Otočte kolečko (F-B2) ve směru šipky (ve směru hodinových ručiček) a odstraňte veškerý zachycený papír.
4.
Přiklopte vodítko (F-B1).
 UPOZORNĚNÍ |
|
Při přiklápění vodítka dejte pozor, abyste si nepřiskřípli prsty a nezpůsobili si zranění.
|
5.
Otočením kolečka (F-B3) ve směru šipky (ve směru hodinových ručiček) a poté kolečka (F-B4) ve směru šipky (ve směru hodinových ručiček) zaveďte zachycený papír do výstupního otvoru.
 |
1. Otočením kolečka (F-B3) posuňte zachycený papír k výstupnímu otvoru. |
2. Otočením kolečka (F-B4) posuňte zachycený papír k výstupnímu otvoru. |
6.
Otevřete výstupní otvor (F-B5) a odstraňte veškerý zachycený papír.
 |
1. Otevřete výstupní otvor (F-B5) |
2. Odstraňte veškerý zachycený papír. |
|
3. Zavřete výstupní otvor (F-B5). |
7.
Zavřete přední kryt finišeru.
|
UPOZORNĚNÍ |
|
Při zavírání krytu dejte pozor, abyste si neskřípli prsty a nezpůsobili si zranění.
|
8.
Postupujte podle instrukcí na displeji dotekového panelu.
|
POZNÁMKA
|
|
Obrazovka označující směr odstranění zachyceného papíru se opakovaně zobrazuje, dokud není zachycený papír zcela odstraněn.
|
