Jednotka sedlové sešívačky doplňku Sedlový finišer AN2
V této části je popsáno, jak odstranit zachycení papíru, k němuž dojde v jednotce sedlové sešívačky doplňku Sedlový finišer AN2. Umístění doplňku Sedlový finišer AN2 je označeno na následující ilustraci.
|
POZNÁMKA
|
|

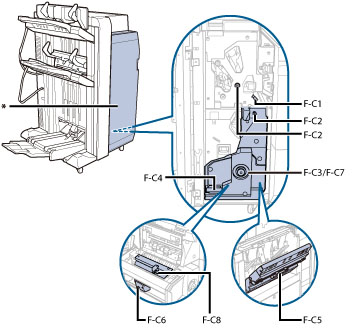

Následující ilustrace označuje místo, kde došlo k zachycení papíru. Podle ní zachycený papír odstraňte.
 * Přední kryt
|
Zachycený papír odstraňte podle níže uvedeného postupu a přitom sledujte místo zachycení papíru a instrukce, které se zobrazují na displeji dotekového panelu.
1.
Otevřete přední kryt finišeru.
2.
Odklopte vodítko (F-C1).
3.
Otočením koleček posuňte zachycený papír k vodítku (F-C1).
4.
Odstraňte veškerý zachycený papír.
5.
Zavřete vodítko (F-C1).
 UPOZORNĚNÍ |
|
Při přiklápění vodítka dejte pozor, abyste si nepřiskřípli prsty a nezpůsobili si zranění.
|
6.
Svítí-li při stisknutí kolečka (F-C3) kontrolka, otáčejte jím ve směru šipky (ve směru hodinových ručiček), dokud kontrolka nezhasne.
* Kontrolka
Otočením kolečka (F-C3) posunete zachycený papír do výstupního vodítka přihrádky na brožury.
Je-li připojena Řezačka brožur D1/Řezačka brožur D1 a Ořezávač brožur se 2 noži A1, otočení tlačítka posune zachycený papír k podávacímu pásu ořezávačky brožur.
Pokud kontrolka nesvítí, přejděte ke kroku 7.
7.
Odstraňte veškerý zachycený papír vyčnívající z přihrádky na brožury.
Je-li připojena Řezačka brožur D1/Řezačka brožur D1 a Ořezávač brožur se 2 noži A1, odstraňte veškerý zachycený papír vyčnívající z podávacího pásu.
8.
Vytáhněte jednotku sedlové sešívačky (F-C4).
9.
Odstraňte veškerý papír zachycený uvnitř jednotky sedlové sešívačky.
 |
1. Otevřete pravý kryt jednotky sedlové sešívačky (F-C5). |
2. Odstraňte veškerý zachycený papír. |
|
3. Zavřete pravý kryt jednotky sešívačky (F-C5). |
|
UPOZORNĚNÍ |
|
Při zavírání krytu dejte pozor, abyste si neskřípli prsty a nezpůsobili si zranění.
|
10.
Otočte kolečkem na lisovací jednotce (F-C6) ve směru šipky (proti směru hodinových ručiček) a posuňte ji co nejdál doleva.
 |
1. Otočte kolečkem na lisovací jednotce (F-C6). |
2. Posuňte lisovací jednotku (F-C6) co nejdál doleva. |
Je-li lisovací jednotka ve správné pozici, není třeba tento postup provádět.
Lisovací jednotka se při vytváření brožur stará o provedení přesných skladů ve středu papíru. Není-li lisovací jednotka ve správné pozici, nelze papír, který má být sedlově sešit, dopravit do přihrádky na brožury.
11.
Odstraňte veškerý papír zachycený ve výstupní oblasti jednotky sedlové sešívačky.
 |
1. Tiskněte kolečko (F-C7) a otáčejte jím ve směru šipky (ve směru hodinových ručiček), dokud nezhasne kontrolka. |
2. Odstraňte veškerý papír zachycený ve výstupní oblasti jednotky sedlové sešívačky. |
12.
Odklopte podávací vodítko (F-C8) a odstraňte veškerý zachycený papír.
13.
Přiklopte podávací vodítko (F-C8).
|
UPOZORNĚNÍ |
|
Při přiklápění vodítka dejte pozor, abyste si nepřiskřípli prsty a nezpůsobili si zranění.
|
14.
Zasuňte jednotku sedlové sešívačky (F-C4) a zavřete přední kryt finišeru.
 |
1. Zatlačte opatrně jednotku sedlové sešívačky (F-C4) zpět do stroje.Jednotku sedlové sešívačky vždy zasuňte až nadoraz.
|
2. Zavřete přední kryt finišeru. |
|
UPOZORNĚNÍ |
|
Při vracení jednotky sedlové sešívačky do původní polohy nebo zavírání krytu dejte pozor, abyste si neskřípli prsty a nezpůsobili si zranění.
|
15.
Postupujte podle instrukcí na displeji dotekového panelu.
|
POZNÁMKA
|
|
Obrazovka označující směr odstranění zachyceného papíru se opakovaně zobrazuje, dokud není zachycený papír zcela odstraněn.
|
