Jednotka sedlové sešívačky doplňku Sedlový finišer AN2
V této části je popsáno, jak odstranit zachycení svorek, k němuž dojde v jednotce sedlové sešívačky doplňku Sedlový finišer AN2. Umístění doplňku Sedlový finišer AN2 je označeno na následující ilustraci.
|
DŮLEŽITÉ
|
|
Buďte opatrní při manipulaci s volitelným zařízením připojeným ke stroji. Když se otevře kryt volitelné jednotky za účelem výměny zásobníku se svorkami, odstranění odpadu z děrovačky, odstranění odpadu z ořezávačky, odstranění odpadních svorek nebo za účelem odstranění zachyceného papíru či svorek, výtisky mohou i nadále vystupovat, pokud další volitelné jednotky fungují běžným způsobem a odstraňování zachyceného papíru nebo svorek na ně nemá vliv.
Před odstraněním zachycených svorek vyjměte všechny papíry z přihrádky na brožury.
|
|
POZNÁMKA
|
|
Sedlový finišer AN2 je volitelný produkt.
Pokud ve stejnou chvíli dojde k zachycení papíru i svorek, odstraňte nejprve zachycený papír a až poté svorky.
|
Zachycení svorek odstraňte podle níže uvedeného postupu a přitom sledujte místo zachycení svorek a instrukce, které se zobrazují na displeji dotekového panelu.
1.
Otevřete přední kryt finišeru.
2.
Vytáhněte schránku na svorky z jednotky sedlové sešívačky (F-C4).
3.
Držte schránku na svorky za levou a pravou stranu a zatlačte směrem dolů krytku, která se na ní nachází.
4.
Odstraňte veškeré zachycené a vyčnívající svorky ze zásobníku se svorkami.
 UPOZORNĚNÍ |
|
Dejte pozor, aby vás neporanily svorky.
|
5.
Vraťte krytku na schránce na svorky do původní polohy.
6.
Vraťte schránku na svorky na původní místo v jednotce sedlové sešívačky.

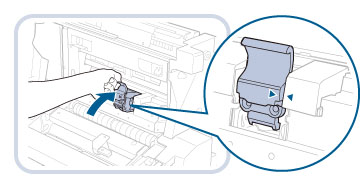

Při vracení schránky na svorky vždy dbejte na to, abyste ji zasunuli tak, aby byly šipky vycentrovány, jak je znázorněno na obrázku níže.
7.
Zasuňte jednotku sedlové sešívačky (F-C4) zpět do stroje a zavřete přední kryt finišeru.
 |
1. Zatlačte opatrně jednotku sedlové sešívačky (F-C4) zpět do stroje.Jednotku sedlové sešívačky vždy zasuňte až nadoraz.
|
2. Zavřete přední kryt finišeru. |
|
UPOZORNĚNÍ |
|
Při vracení jednotky sedlové sešívačky do původní polohy a zavírání krytu dejte pozor, abyste si neskřípli prsty a nezpůsobili si zranění.
|
|
DŮLEŽITÉ
|
|
Poté, co odstraníte zachycené svorky, změňte ručně polohu svorek v jednotce sedlové sešívačky. (Viz „Změna polohy svorek sedlové sešívačky.“)
|
