Ryghæftningsenhed på Saddle Finisher-AN2
Dette afsnit beskriver, hvordan du rydder et papirstop, der forekommer i ryghæftningsenheden på Saddle Finisher-AN2. Placeringen af Saddle Finisher-AN2 er vist på følgende illustration.
|
BEMÆRK!
|
|

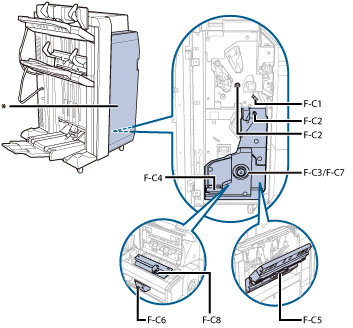

Følgende illustration viser papirstoppets placering. Se på den for at fjerne det fastklemte papir.
 * Frontomslag
|
Følg fremgangsmåden nedenfor, mens du ser på papirstoppets placering og de instruktioner, der vises på touchpanelet, for at fjerne det fastklemte papiret.
1.
Åbn finisherens frontdæksel.
2.
Åbn styret (F-C1).
3.
Drej knapperne for at fremføre det fastklemte papir til styret (F-C1).
4.
Fjern alt fastklemt papir.
5.
Luk styret (F-C1).
 FORSIGTIG |
|
Når du lukker styret, skal du passe på ikke at få fingrene i klemme, da dette kan medføre personskade.
|
6.
Hvis lampen er tændt, mens du trykker knappen (F-C3) ind, skal du dreje i pilens retning (med uret), indtil lampen slukkes.
* Lampe
Når du drejer knappen (F-3), føres fastklemt papir frem til hæftebakkens leveringsstyr.
Hvis Hæftetrimmer-D1/Hæftetrimmer-D1 og Tovejs trimmer-A1 er monteret, føres det fastklemte papir frem til hæftetrimmerens fremføringsbælte, når du drejer på knappen.
Hvis lampen er SLUKKET, skal du gå til trin 7.
7.
Fjern alt fastklemt papir fra hæftebakken.
Hvis Hæftetrimmer-D1/Hæftetrimmer-D1 og Tovejs trimmer-A1 er monteret, skal du fjerne alt fastklemt papir, der stikker ud fra fremføringsbæltet.
8.
Træk ryghæftningsenheden (F-C4) ud.
9.
Fjern alt fastklemt papir inde i ryghæfteren.
 |
1. Åbn ryghæfterens højre dæksel (F-C5). |
2. Fjern alt fastklemt papir. |
|
3. Luk hæfterens højre dæksel (F-C5). |
|
FORSIGTIG |
|
Når du lukker lågen, skal du passe på ikke at få fingrene i klemme, da dette kan medføre personskade.
|
10.
Drej knappen på presseenheden (F-C6) i pilens retning (mod uret) og skub den så langt til venstre som muligt.
 |
1. Drej knappen på presseenheden (F-C6). |
2. Skub presseenheden (F-C6) så langt til venstre som muligt. |
Hvis presseenheden har den korrekte placering, er denne fremgangsmåde unødvendig.
Presseenheden er til sikring af en ren fold i midten af papiret ved oprettelse af et hæfte. Hvis presseenheden ikke har den korrekte placering, kan det papir, der skal ryghæftes, ikke fremføres til hæftebakken.
11.
Fjern alt fastklemt papir i ryghæfterens outputområde.
 |
1. Mens du trykker på knappen (F-C7), skal du dreje den i pilens retning (med uret), indtil lampen slukkes. |
2. Fjern alt fastklemt papir i ryghæfterens outputområde. |
12.
Når du åbner leveringsstyret (F-C8), skal du fjerne alt fastklemt papir.
13.
Luk leveringsstyret (F-C8).
|
FORSIGTIG |
|
Når du lukker styret, skal du passe på ikke at få fingrene i klemme, da dette kan medføre personskade.
|
14.
Skub ryghæftningsenheden (F-C4) ind, og luk finisherens frontdæksel.
 |
1. Skub forsigtigt ryghæftningsenheden (F-C4) tilbage i maskinen.Sørg altid for at skubbe ryghæfteren så langt ind som muligt.
|
2. Luk finisherens frontdæksel. |
|
FORSIGTIG |
|
Når du sætter ryghæftningsenheden tilbage på dens originale plads eller lukker dækslet, skal du passe på ikke at få fingrene i klemme, da dette kan medføre personskade.
|
15.
Følg anvisningerne på touchpanelet.
|
BEMÆRK!
|
|
Et skærmbillede med instruktioner om at fjerne det fastklemte papir vises igen og igen, indtil papirstoppet er udbedret.
|
