Paper Folding Unit-J1 (Optioneel)

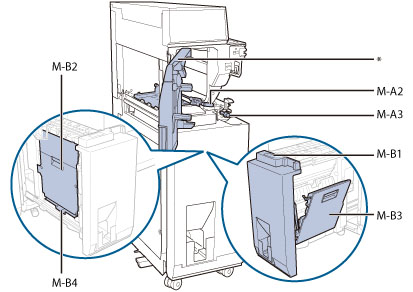

In dit gedeelte wordt beschreven hoe u een papierstoring in de Paper Folding Unit-J1 moet verhelpen. De plaats van de Paper Folding Unit-J1 staat aangegeven in de volgende afbeelding.
NB:
Op de volgende afbeelding staat de plaats waar het papier is vastgelopen, aangegeven. Lees daarin hoe u het vastgelopen papier moet verwijderen.
* Voordeur
De Paper Folding Unit-J1 is een optioneel product.
Volg de hieronder beschreven procedure, rekening houdend met de plaats van de papierstoring en de instructies die op het aanraakscherm verschijnen om het vastgelopen papier te verwijderen.
1.
Open de voordeur van de Paper Folding Unit-J1.
2.
Open de geleider (M-A2).
3.
Draai aan de knop (M-A3) en verwijder vastgelopen papier.
1. Draai de knop (M-A3) in de richting van de pijl (linksom).
2. Verwijder het vastgelopen papier.
4.
Verwijder het vastgelopen papier in de linkergeleider (M-B2).
1. Trek het papiervouwapparaat (M-B1) eruit.
2. Open de linkergeleider (M-B2).
3. Verwijder het papier dat in de binnenste geleider is vastgelopen.
4. Verwijder het papier dat in de buitenste geleider is vastgelopen.
5. Sluit de linkergeleider (M-B2).
VOORZICHTIG
Zorg bij sluiten van de geleider dat uw vingers niet bekneld raken. U voorkomt hiermee persoonlijk letsel.
5.
Verwijder het vastgelopen papier in de rechtergeleider (M-B3).
1. Open de rechtergeleider (M-B3).
Open de geleider zo ver mogelijk.
2. Verwijder het papier dat in de binnenste geleider is vastgelopen.
3. Verwijder het papier dat in de buitenste geleider is vastgelopen.
4. Sluit de rechtergeleider (M-B3).
VOORZICHTIG
Zorg bij sluiten van de geleider dat uw vingers niet bekneld raken. U voorkomt hiermee persoonlijk letsel.
6.
Verwijder het vastgelopen papier in de uitvoeropening.
1. Duw het vastgelopen papier richting de uitvoeropening.
2. Verwijder het vastgelopen papier.
3. Zet het papiervouwapparaat (M-B1) terug in de oorspronkelijke stand.
VOORZICHTIG
Zorg bij het terugplaatsen van de Papiervouweenheid dat uw vingers niet bekneld raken. U voorkomt hiermee persoonlijk letsel.
7.
Sluit de geleider (M-A2) en de voordeur.
1. Sluit de geleider (M-A2).
2. Sluit het voorpaneel.
VOORZICHTIG
Zorg bij sluiten van de geleider en de deur dat uw vingers niet bekneld raken. U voorkomt hiermee lichamelijk letsel.
NB:
Als na het verwijderen van vastgelopen papier opnieuw de melding verschijnt dat papier is vastgelopen, controleer dan of papier is achtergebleven door de invoergeleider te openen.
8.
Volg de instructies op het scherm.
NB:
Het scherm met instructies voor het oplossen van de papierstoring wordt herhaaldelijk weergegeven tot de storing is opgeheven.
25KC-0LS
