Dwustronny czytnik obrazów kolorowych-K1
Oryginały umieszczone w podajniku są automatycznie podawane arkusz po arkuszu na szklaną płytę roboczą w celu skanowania. Można skanować dokumenty takie jak książki, grube oryginału, cienkie oryginały i folie przezroczyste za pomocą szklanej płyty Dwustronny czytnik obrazów kolorowych-K1.

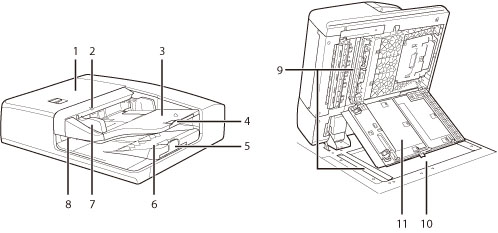

Podzespoły oraz ich funkcje
|
1.
|
Pokrywa podajnika
Pokrywę tę należy otworzyć, by usunąć zablokowane arkusze papieru. (Patrz „Dwustronny czytnik obrazów kolorowych-K1 (opcjonalny).”)
|
|
2.
|
Wskaźnik ustawienia oryginału
Świeci się, gdy na tacce na oryginały ułożone są oryginały.
|
|
3.
|
Taca na oryginały
Umieszczone tutaj oryginały są automatycznie podawane jeden po drugim do podajnika. Skanowana powierzchnia oryginałów powinna być skierowana do góry.
|
|
4.
|
Dodatkowa taca na oryginały
Należy ją wyciągnąć, w czasie podawania oryginałów o dużym formacie.
|
|
5.
|
Dodatkowa taca wyprowadzania oryginałów
Należy ją wyciągnąć, w czasie wykonywania wydruków na papierze o dużym formacie.
|
|
6.
|
Taca wyprowadzania oryginałów
Tutaj wyprowadzane są zeskanowane oryginały. Oryginały wyprowadzane są na tace wyjściową w tej samej kolejności, w jakiej zostały one włożone do podajnika.
|
|
7.
|
Przesuwne prowadnice
Dostosuj przesuwne prowadnice do szerokości formatu oryginałów.
|
|
8.
|
Wskaźnik wyprowadzania oryginału
Świeci się, gdy oryginały są wyprowadzane i rozpoczyna pulsowanie przez dany okres po zakończeniu wyprowadzania oryginałów.
|
|
9.
|
Obszar skanowania podawanych dokumentów
Skanuje dokumenty z podajnika.
|
|
10.
|
Płyta szklana
Ze szklanej płyty roboczej należy korzystać przy skanowaniu złączonych oryginałów (np. książek lub czasopism), przezroczystych folii bądź też grubych lub cienkich arkuszy.
|
|
11.
|
Pokrywa skanowania dokumentu
Otworzyć tę pokrywę, w czasie czyszczenia podawania skanowanych dokumentów. (Patrz „Konserwacja.”)
|
 PRZESTROGA |
|
Nie wolno wkładać palców w otwory tacki na oryginały, gdyż grozi to obrażeniami. Proszę także uważać, aby do szczelin podajnika nie wpadły inne przedmioty, np. spinacze, gdyż mogą one uszkodzić urządzenie lub spowodować przestój w pracy.
|
|
WAŻNE
|
|
Wykorzystując szklaną płytę roboczą do skanowania lub kopiowania grubych oryginałów (np. książek lub czasopism) nie wolno mocno dociskać podajnika.
Pozostawienie jakiegokolwiek przedmiotu w obszarze wyprowadzania oryginału może spowodować uszkodzenie oryginałów lub niepoprawne drukowanie. Z tego powodu w obszarze tym nie wolno pozostawiać żadnych przedmiotów.
|
|
UWAGA
|
|
Jeśli szklana płyta robocza lub wałek podający oryginały są zabrudzone, jakość druku może ulec pogorszeniu. W tym przypadku należy oczyścić wałek podający i szklaną płytę roboczą. (Patrz „Czyszczenie okresowe.”)
|
