Korekcja przesunięcia obrazu

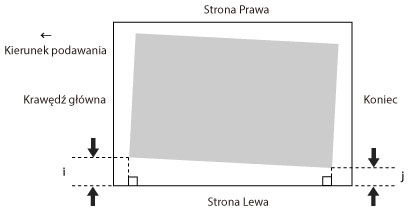

Jeżeli wydrukowany obraz jest ukośny, można poprawić jego pozycję wyjustowanie marginesów 'i', czyli odległości od lewej krawędzi papieru do obszaru drukowania (również 'j').
1.
Naciśnij na
.
.2.
Naciśnij na [Właściwości] → [Ustawienia Papieru] → [Ustaw. Zarządzania Typem Papieru].
3.
Wybierz z listy rodzaj papieru, który chcesz edytować → naciśnij na [Szczegóły/ Edytuj].
4.
Naciśnij na [Zmień] dla <Regulacja Położenia Obrazu>.
5.
Naciśnij na [Nie używać skanera].
6.
Naciśnij na [Ustaw Szczegóły] → [Kor. niepr. poł. obrazu].
Jeśli chcesz wprowadzić wartości ze strony testowej zmierzone ręcznie:
Naciśnij na [Strona wydruku testowego].
Wprowadzić liczbę stron testowych, które mają zostać wykonane → nacisnąć [Dalej].
|
UWAGA
|
|
Jeżeli pozycja obrazu różni się znacznie od żądanej, dokładność korekcji można poprawić drukując kilka stron testowych i wykorzystując średnią, zmierzoną długość.
|
Wybierz źródło papieru, do którego załadowany został niestandardowy format papieru → naciśnij [Rozpocznij Drukowanie].
Strona testowa zostanie wydrukowana.
Zmierzyć długość znaczników „i” i 'j' na stronie testowej.
Znacznik „i” jest drukowany po lewej stronie krawędzi głównej, natomiast znacznik „j” jest drukowany po lewej stronie (na końcu), zgodnie z kierunkiem podawania.
Przykład: 'i' = 21,0 mm oraz 'j' = 20,5 mm
Prawidłowo zmierzyć długość znaczników „i” i 'j' na stronie testowej (patrz poniżej).
|
Prawidłowo
|
Nieprawidłowo
|
 |
 |
Wróć do ekranu <Korekcja nieprawidłowego położenia obrazu> → wprowadź zmierzoną długość [i] oraz [j] dla strony przedniej i tylnej.
Wykorzystując dwie poniższe wartości numeryczne oraz „h = 360,0”, urządzenie dostosuje się tak, aby obszar drukowania i papier były równoległe.
|
[i]:
|
Wprowadź zmierzoną na stronie testowej długość znacznika 'i'.
|
|
[j]:
|
Wprowadź zmierzoną na stronie testowej długość znacznika 'j'.
|
Postępując zgodnie z przykładem, wprowadzić 21,0 dla 'i' oraz 20,5 dla 'j'.
Różnica pomiędzy wartościami 'i' oraz 'j' (0,5 mm) zostanie poprawiona.
Naciśnij na [OK].
Następnie, należy ponownie wydrukować stronę testową i sprawdzić pozycję obrazu. Jeżeli konieczne są kolejne regulacje, należy powtórzyć powyższe działania.
Jeżeli pozycja jest korygowana za pomocą wydrukowanych obrazów:
Sprawdzić lokalizację papieru na wyprowadzanym papierze.
Przykład: 'h' = 300,0 mm, 'i' = 19,0 mm oraz 'j' = 18,0 mm
Zmierzyć poniższe długości wyprowadzanego papieru i wprowadzić te wartości.
Wykorzystując trzy poniższe wartości numeryczne, urządzenie dostosuje się tak, aby obszar drukowania i papier były równoległe.
|
[h]:
|
Wprowadzić zmierzoną długość strony lewej obszaru drukowania.
|
|
[i]:
|
Wprowadzić zmierzoną długość od strony lewej krawędzi głównej zadrukowanego obszaru do lewej krawędzi papieru.
|
|
[j]:
|
Wprowadzić zmierzoną długość od strony lewej końca zadrukowanego obszaru do lewej krawędzi papieru.
|
Postępując zgodnie z przykładem, należy wprowadzić 300,0 dla [h], 19,0 dla [i] oraz 18,0 dla [j].
Różnica pomiędzy wartościami 'i' oraz 'j' (1,0 mm) zostanie poprawiona.
Naciśnij na [OK].
Następnie, należy ponownie wydrukować stronę testową i sprawdzić pozycję obrazu. Jeżeli konieczne są kolejne regulacje, należy powtórzyć powyższe działania.
7.
Naciśnij na [OK] → [OK].
|
UWAGA
|
|
Aby przywrócić obliczoną wartość, należy nacisnąć na [Wznów począt. ustawienia].
Jeżeli zarejestrowane znaczniki są drukowane, krawędzie obszaru drukowania są nimi oznaczone.
|
