Zespół podający
W tym rozdziale opisano sposób usuwania zablokowanego papieru w zespole podającym. Umiejscowienie zespołu podającego ukazano na poniższej ilustracji.
/b_trb_bar_029.jpg)
|
UWAGA
|
|

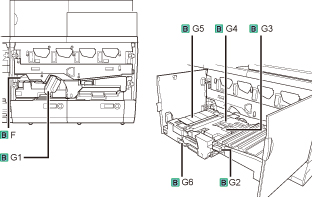

Na poniższej ilustracji przedstawiono miejsce zablokowania się papieru. Prosimy usunąć zablokowany papier z tego miejsca.
 |
Należy postępować zgodnie z poniższą procedurą uwzględniając miejsce zablokowania się papieru i wskazówek wyświetlanych się na panelu dotykowym, aby usunąć zablokowany papier.
1.
Otworzyć przednią pokrywę elementu drukującego.
Najpierw otworzyć prawą stronę przedniej pokrywy.
2.
Wyjmij wszystkie zablokowane arkusze papieru z modułu B-F.
3.
Przesuń dźwignię (B-G1) na prawo.
4.
Chwyć za dźwignię (B-G1) i wyjmij zespół podający.
5.
Otworzyć prowadnicę (B-G2).
6.
Otworzyć prowadnicę (B-G3) i nacisnąć dźwignię, aby otworzyć prowadnicę (B-G4).
7.
Wyjmij wszystkie zablokowane arkusze papieru.
8.
Zamknij prowadnice (B-G4, B-G3 i B-G2).
 PRZESTROGA |
|
Zamykając prowadnice należy uważać, aby nie przyciąć nimi palców, gdyż może to spowodować ich obrażenia.
|
9.
Wyjmij wszystkie zablokowane arkusze papieru z modułu B-G5.
10.
Otworzyć prowadnicę (B-G6).
11.
Wyjmij wszystkie zablokowane arkusze papieru.
12.
Zamknij prowadnicę (B-G6).
|
PRZESTROGA |
|
Zamykając prowadnicę należy uważać, aby nie przyciąć nią palców, gdyż może to spowodować ich obrażenia.
|
13.
Zamknij zespół podający.
|
PRZESTROGA |
|
Wsuwając zespół podający na swoje miejsce należy uważać, aby nie przyciąć palców gdyż może to spowodować obrażenia.
|
|
WAŻNE
|
|
Należy się upewnić, że zespół podający powrócił do swojego oryginalnego położenia.
|
14.
Ustawić dźwignię (B-G1) z powrotem w jej oryginalnym położeniu.
15.
Zamknij przednią pokrywę elementu drukującego.
Najpierw zamknij lewą stronę przedniej pokrywy.
|
PRZESTROGA |
|
Zamykając pokrywę przednią należy uważać, aby nie przyciąć nią palców, gdyż może to spowodować ich obrażenia.
|
16.
Wykonaj instrukcje pojawiające się na ekranie dotykowym.
|
UWAGA
|
|
Ekran ukazujący wskazówki dotyczące usuwania zablokowanego papieru jest wyświetlany, aż do czasu usunięcia blokady. (Patrz „Usuwanie zablokowanego papieru.”)
|
