Moduł składania papieru-J1 (opcjonalny)
W tym rozdziale opisano sposób usuwania zablokowanego papieru w Moduł składania papieru-J1. Umiejscowienie Moduł składania papieru-J1 ukazano na poniższej ilustracji.
|
UWAGA
|
|

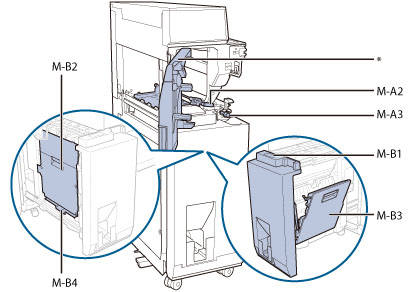

Na poniższej ilustracji przedstawiono miejsce zablokowania się papieru. Prosimy usunąć zablokowany papier z tego miejsca.
 * Przednia pokrywa
Moduł składania papieru-J1 jest urządzeniem opcjonalnym.
|
Należy postępować zgodnie z poniższą procedurą uwzględniając miejsce zablokowania się papieru i wskazówek wyświetlanych się na panelu dotykowym, aby usunąć zablokowany papier.
1.
Otworzyć przednią pokrywę Moduł składania papieru-J1.
2.
Otworzyć prowadnicę (M-A2).
3.
Obrócić pokrętło (M-A3) i wyjąć wszystkie zablokowane arkusze papieru.
 |
1. Obrócić pokrętło (M-A3) w kierunku wskazanym przez strzałkę (w lewo). |
2. Wyjmij wszystkie zablokowane arkusze papieru. |
4.
Usuń cały papier zablokowany w lewej prowadnicy (M-B2).
 PRZESTROGA |
|
Zamykając prowadnicę należy uważać, aby nie przyciąć nią palców, gdyż może to spowodować ich obrażenia.
|
5.
Usuń cały papier zablokowany w lewej prowadnicy (M-B2).
|
PRZESTROGA |
|
Zamykając prowadnicę należy uważać, aby nie przyciąć nią palców, gdyż może to spowodować ich obrażenia.
|
6.
Usuń cały papier zablokowany otworze wyjściowym.
 |
1. Przesunąć zablokowany papier w kierunku otworu wyjściowego. |
2. Wyjmij wszystkie zablokowane arkusze papieru. |
|
3. Ponownie umieścić Moduł składania papieru (M-B1) w jego oryginalnej pozycji. |
|
PRZESTROGA |
|
W trakcie przywracania Modułu składania papieru do jego pierwotnego położenia należy uważać, aby nie przygnieść palców, ponieważ może to spowodować obrażenia.
|
7.
Zamknąć prowadnicę (M-A2) i przednią pokrywę.
|
PRZESTROGA |
|
Zamykając prowadnicę oraz pokrywę należy uważać, aby nie przyciąć nią palców, gdyż może to spowodować ich obrażenia.
|
|
UWAGA
|
|
Jeżeli komunikat informujący o zablokowaniu się papieru jest nadal wyświetlany, należy otworzyć prowadnicę wejściową i sprawdzić czy wewnątrz nie pozostał żaden papier.
 |
8.
Należy stosować się do wyświetlanych wskazówek.
|
UWAGA
|
|
Ekran ukazujący wskazówki dotyczące usuwania zablokowanego papieru jest wyświetlany, aż do czasu usunięcia blokady.
|
