Unidade de dobragem do papel J1 (Opcional)
Esta secção descreve como eliminar um encravamento de papel que ocorre no Unidade de dobragem do papel J1. A localização do Unidade de dobragem do papel J1 é indicada na imagem seguinte.
|
NOTA
|
|

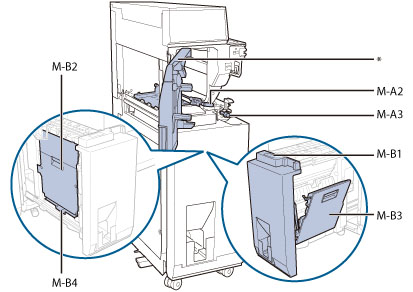

A ilustração seguinte indica a localização do encravamento de papel. Consulte-a para saber como remover o papel encravado.
 * Tampa da frente
O Unidade de dobragem do papel J1 é um produto opcional.
|
Siga o procedimento descrito abaixo, tendo em conta a localização do encravamento de papel e as instruções que aparecem no visor do painel digital, para retirar o papel encravado.
1.
Abra a tampa da frente do Unidade de dobragem do papel J1.
2.
Abra a guia (M-A2).
3.
Rode o botão (M-A3) e retire todo o papel encravado.
 |
1. Rode o botão (M-A3) na direção da seta (no sentido contrário ao dos ponteiros do relógio). |
2. Retire todo o papel encravado. |
4.
Retire todo o papel encravado na guia do lado esquerdo (M-B2).
 ATENÇÃO |
|
Feche as guias com cuidado para não se entalar.
|
5.
Retire todo o papel encravado na guia do lado direito (M-B3).
 |
1. Abra a guia direita (M-B3).Abra a guia o máximo possível.
|
2. Retire todo o papel encravado na guia interior. |
|
3. Retire todo o papel encravado na guia exterior. |
|
4. Feche a guia direita (M-B3). |
|
ATENÇÃO |
|
Feche as guias com cuidado para não se entalar.
|
6.
Retire todo o papel encravado na ranhura de saída.
 |
1. Puxe todo o papel encravado na direção da ranhura de saída. |
2. Retire todo o papel encravado. |
|
3. Volte a colocar a unidade de dobragem do papel (M-B1) na posição original. |
|
ATENÇÃO |
|
Quando voltar a colocar a unidade de dobragem do papel na posição original, tenha cuidado para não entalar os dedos, porque pode provocar ferimentos.
|
7.
Feche a guia (M-A2) e a tampa da frente.
|
ATENÇÃO |
|
Feche a guia e a tampa superior com cuidado para não se entalar.
|
|
NOTA
|
|
Se depois de retirar o papel encravado aparecer uma mensagem de encravamento no visor, verifique se ainda existe algum papel na máquina abrindo a guia de entrada.
 |
8.
Siga as instruções no ecrã.
|
NOTA
|
|
O ecrã com as instruções para retirar papel encravado aparece várias vezes até retirar todo o papel encravado.
|
