Замена картриджа со скрепками в блоке центральной прошивки (Прошивочный финишер AN2)
Если в блоке центральной прошивки модуля Прошивочный финишер AN2 почти закончились скрепки и требуется заменить картридж со скрепками, на сенсорном дисплее отображается анимационный экран с напоминанием о необходимости замены картриджа со скрепками.
Расположение модуля Прошивочный финишер AN2 показано на следующей иллюстрации.
Следуйте приведенным ниже указаниям по замене картриджа со скрепками.
 ВНИМАНИЕ |
|
Будьте осторожны, чтобы не травмироваться скрепками.
|
|
ВАЖНО
|
|
Будьте осторожны при обращении с дополнительно приобретаемыми устройствами, подключенными к аппарату. Если крышка дополнительно приобретаемого модуля открыта для замены картриджа со скрепками, удаления отходов перфорации/обрезки/скрепок либо удаления замятой бумаги или застрявших скрепок, то распечатки все еще могут выводиться, если другие дополнительные модули работают нормально и не связаны с процедурой устранения замятой бумаги или застрявших скрепок.
При необходимости следует убрать всю выведенную бумагу из лотка для буклетов до замены картриджа со скрепками в блоке центральной прошивки.
|
|
ПРИМЕЧАНИЕ
|
|
Эта процедура необходима только в том случае, если подсоединен Прошивочный финишер AN2 (Прошивочный финишер AN2 приобретается дополнительно).
Заменяя картриджи со скрепками, замените как передний, так и задний картриджи со скрепками.
Рекомендуем заказать картриджи со скрепками у местного авторизованного дилера компании Canon заранее.
Используйте только те картриджи, которые допускается устанавливать в данном аппарате.
 |
1.
Откройте переднюю крышку финишера.
2.
Извлеките блок со скрепками из блока центральной прошивки (F-C4).
3.
Нажав на участок, отмеченный голубым, откройте крышку блока со скрепками.
 |
1. Нажмите на левую и правую стороны крышки блока со скрепками. |
2. Откройте крышку блока со скрепками. |
4.
Поднимите и выдвиньте пустой картридж из-под скрепок.
 |
1. Нажмите на стрелку, указанную на шаге 3 (и на такую же стрелку с другой стороны), чтобы разблокировать пустой картридж из-под скрепок.
|
2. Поднимите и выдвиньте пустой картридж из-под скрепок. |
5.
Вставьте блок со скрепками в картридж со скрепками в направлении, показанном на рисунке, и введите его до щелчка.
|
ВАЖНО
|
|
Обязательно соблюдайте правильную ориентацию блока со скрепками. В противном случае может произойти ошибка сшивания.
 |
6.
Закройте крышку блока со скрепками.
7.
Верните блок со скрепками в исходное положение в блоке центральной прошивки.

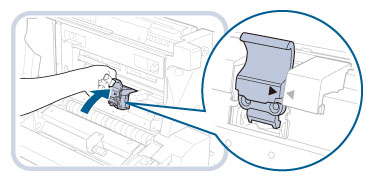

Возвращая блок со скрепками в исходное положение, обязательно вставляйте его до совмещения стрелок, как показано на рисунке.
|
ВАЖНО
|
|
Для замены другого картриджа со скрепками в блоке центральной прошивки следуйте шагам 2–7.
|
8.
Осторожно вставьте блок центральной прошивки (F-C5) обратно в аппарат и закройте переднюю крышку.
 |
1. Осторожно вставьте блок центральной прошивки (F-C4) обратно в аппарат.Обязательно вдвигайте блок центральной прошивки до упора.
|
2. Закройте переднюю крышку финишера. |
|
ВНИМАНИЕ |
|
Возвращая блок центральной прошивки в исходное положение, следите за тем, чтобы не прищемить пальцы, это может привести к травме.
Закрывая переднюю крышку финишера, следите за тем, чтобы не прищемить пальцы, так как это может привести к травме.
|
|
ВАЖНО
|
|
После замены картриджа со скрепками не забудьте вручную переустановить положение скрепок в блоке центральной прошивки. (См. "Переустановка позиции скрепок центральной прошивки".)
|
