Двустороннее устройство чтения цветных изображений K1

Оригиналы, установленные в устройство подачи, автоматически подаются по одному листу на стекло экспонирования для сканирования. На стекле экспонирования модуля Двустороннее устройство чтения цветных изображений K1 можно сканировать такие документы, как книги, толстые и тонкие оригиналы и ОНР-пленки.

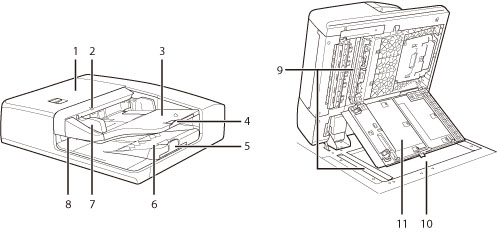

Компоненты и их назначение

1.	Крышка устройства подачи Открывайте эту крышку для удаления замятой бумаги. (См. "Двустороннее устройство чтения цветных изображений K1 (приобретается дополнительно)".)
2.	Индикатор установки оригинала Горит при установке оригиналов в лоток подачи оригиналов.
3.	Лоток подачи оригиналов Установленные здесь оригиналы автоматически подаются по одному листу в устройство подачи. Устанавливайте оригиналы в этот лоток поверхностью для сканирования вверх.
4.	Вспомогательный лоток подачи оригиналов Выдвигайте этот лоток при подаче бумаги большого формата.
5.	Вспомогательный лоток для вывода оригиналов Выдвигайте этот лоток при выводе бумаги большого формата.
6.	Лоток для вывода оригиналов Оригиналы, которые были отсканированы с лотка подачи, выводятся в лоток вывода оригиналов в порядке их ввода в устройство подачи.
7.	Скользящие направляющие Настройте эти направляющие в соответствии с шириной оригинала.
8.	Индикатор вывода оригиналов Загорается при выводе оригиналов и начинает мигать с заданной частотой после завершения вывода оригиналов.
9.	Область сканирования устройства подачи оригиналов Здесь сканируются документы, подаваемые из устройства подачи.
10.	Стекло экспонирования Используйте стекло экспонирования, когда нужно отсканировать книги, толстые оригиналы, тонкие оригиналы, OHP-пленки и т. п.
11.	Крышка блока сканирования документов Открывайте эту крышку для очистки области сканирования устройства подачи документов. (См. "Техническое обслуживание".)

ВНИМАНИЕ
Будьте осторожны, старайтесь не прищемить пальцы в зазорах вокруг лотка подачи оригиналов. Кроме того, следите за тем, чтобы в щели не попали какие-либо предметы, например скрепки для бумаги, поскольку это может стать причиной поломки аппарата.

ВНИМАНИЕ

Будьте осторожны, старайтесь не прищемить пальцы в зазорах вокруг лотка подачи оригиналов. Кроме того, следите за тем, чтобы в щели не попали какие-либо предметы, например скрепки для бумаги, поскольку это может стать причиной поломки аппарата.

ВАЖНО
При использовании стекла экспонирования для копирования или сканирования толстых оригиналов, например книг или журналов, не нажимайте с силой на устройство подачи. Если участок вывода оригиналов заблокирован, то оригиналы могут быть повреждены, и печать будет выполняться со сбоями. Поэтому не следует помещать посторонние предметы в лоток для вывода документов.

ВАЖНО

При использовании стекла экспонирования для копирования или сканирования толстых оригиналов, например книг или журналов, не нажимайте с силой на устройство подачи.

Если участок вывода оригиналов заблокирован, то оригиналы могут быть повреждены, и печать будет выполняться со сбоями. Поэтому не следует помещать посторонние предметы в лоток для вывода документов.

ПРИМЕЧАНИЕ
В случае загрязнения стекла экспонирования или валика подачи оригиналов качество печати может ухудшиться. В этом случае требуется выполнить чистку валика подачи и стекла экспонирования. (См. "Периодическая чистка".)
