Настройка положения изображения с помощью направляющего листа

Если нужно быстро настроить положение изображения на обеих сторонах листа при двусторонней печати, необходимо отсканировать тестовые страницы с использованием направляющего листа.
Для этого необходимо подключить Двустороннее устройство чтения цветных изображений K1.
ПРИМЕЧАНИЕ
Настроить положение изображения на длинных листах с помощью направляющего листа невозможно.
ВАЖНО
Перед настройкой выполните чистку стекла экспонирования и нижней стороны устройства подачи. (См. "Не удается отсканировать оригиналы надлежащим образом (Чистка стекла экспонирования)".)
Для использования данной функции необходим направляющий лист. Для получения более подробных сведений обратитесь к местному авторизованному дилеру компании Canon.
Перед проведением настройки выполните печать направляющего листа (формата A3 или 11" x 17") в следующих условиях. Точная настройка может оказаться недоступной, если печать направляющего листа выполнена неправильно.
Выберите формат, соответствующий формату направляющего листа.
Используйте бумагу плотностью более 200 г/м2.
Задайте коэффициент масштабирования 100%.
Настройка может иметь погрешности в случае использования некоторых типов бумаги, например текстурированной бумаги с неровной поверхностью или цветной бумаги. Если при выбранном параметре [Использовать сканер] настройка проходит некорректно, выберите [Не использо- вать сканер].
1.
Нажмите клавишу .
2.
Нажмите клавиши [Предпочтения] → [Параметры бумаги] → [Параметры управл. типом бумаги].
3.
Выберите в списке тип бумаги, который требуется править, → нажмите клавишу [Детали/ Правка].
4.
Нажмите клавишу [Изменить] в пункте <Настройка положения изобр.>.
5.
Нажмите клавишу [Использовать сканер].
6.
Введите количество экземпляров тестовой страницы, которые требуется получить, → нажмите клавишу [Далее].
ПРИМЕЧАНИЕ
Чем большее число тестовых страниц выводится, тем точнее выполняется настройка.
Если указан вывод нескольких тестовых страниц, обязательно сканируйте все тестовые страницы в порядке их вывода. Если изменить порядок или выполнить сканирование неудачно, настройка может быть выполнена неправильно.
7.
Выберите источник бумаги, который содержит бумагу того типа, для которого требуется выполнить настройку, → нажмите клавишу [Пуск печати].
Выполняется печать тестовой страницы.
8.

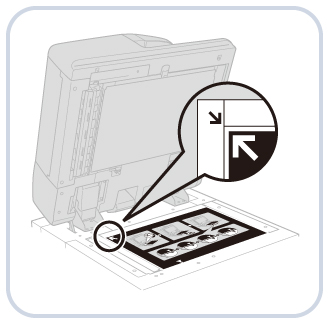

Поместите направляющий лит на стекло экспонирования и совместите стрелку на листе со стрелкой на стекле экспонирования.
9.

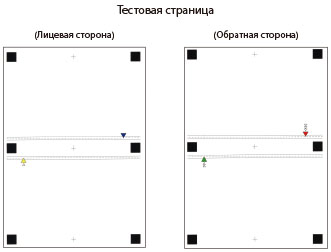

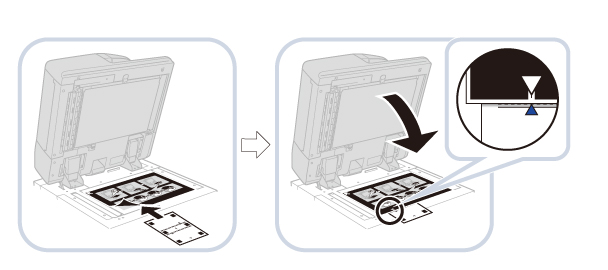

Совместите метку на тестовой странице для первой операции сканирования с меткой на направляющем листе.
10.
Закройте устройство подачи → нажмите клавишу [Пуск сканиров.].
ПРИМЕЧАНИЕ
Открывайте и закрывайте устройство подачи с осторожностью. Закрывая устройство подачи, убедитесь в том, что направляющий лист выровнен.
11.
Переверните тестовую страницу и совместите метку на тестовой странице для второй операции сканирования с меткой на направляющем листе → нажмите клавишу [Пуск сканиров.].
12.
Переверните тестовую страницу и совместите метку на тестовой странице для третьей операции сканирования с меткой на направляющем листе → нажмите клавишу [Пуск сканиров.].
13.
Переверните тестовую страницу и совместите метку на тестовой странице для четвертой операции сканирования с меткой на направляющем листе → нажмите клавишу [Пуск сканиров.].
14.
Настройка завершена.
Если был указан вывод нескольких тестовых страниц, повторите шаги 9–13 для всех выведенных тестовых страниц. В этом случае настройка завершается, когда отсканированы все тестовые страницы.
Обязательно сканируйте тестовые страницы в порядке их вывода.
ПРИМЕЧАНИЕ
Если необходима более точная настройка положения после использования направляющего листа, выберите [Не использо- вать сканер] и внесите необходимые изменения в элементы индивидуальной настройки.
