Устройство вставки документов N1 (приобретается дополнительно)

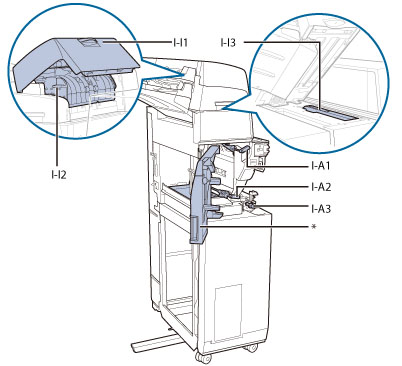

В этом разделе приводится описание процедуры устранения замятия бумаги, которое происходит в модуле Устройство вставки документов N1. Расположение модуля Устройство вставки документов N1 показано на следующей иллюстрации.
ВАЖНО
При устранении замятия Устройство вставки документов N1 может частично задевать финишер. Прежде чем устранять замятие бумаги в финишере, поднимайте устройство вставки.
ПРИМЕЧАНИЕ
Иллюстрация ниже показывает, где произошло замятие бумаги. Следуйте ей для удаления замятой бумаги.
* Передняя крышка
Модуль Устройство вставки документов N1 приобретается дополнительно.
Для удаления замятой бумаги следуйте приведенной ниже процедуре, обращая внимание на место замятия бумаги и указания, которые появляются на сенсорном дисплее.
1.
Уберите всю незамятую бумагу из модуля Устройство вставки документов N1.
2.
Удалите всю замятую бумагу из верхней крышки (I-I1) устройства вставки документов.
1. Откройте верхнюю крышку (I-I1) устройства вставки документов.
2. Удалите всю замятую бумагу.
3.
Удалите всю бумагу, замятую в направляющей (I-I2).
1. Откройте направляющую (I-l2).
2. Удалите всю замятую бумагу.
4.
Закройте направляющую (I-I2) и верхнюю крышку (I-I1).
1. Закройте направляющую (I-I2).
2. Закройте верхнюю крышку (I-I1).
ВНИМАНИЕ
Закрывая направляющую и верхнюю крышку, следите за тем, чтобы не прищемить пальцы, т.к. это может привести к травме.
5.
Откройте устройство вставки документов.
6.
Удалите всю бумагу, замятую в направляющей (I-I3).
1. Откройте направляющую (I-l3).
2. Удалите всю замятую бумагу.
7.
Закройте направляющую (I-l3) и устройство вставки документов.
1. Закройте направляющую (I-I3).
2. Закройте устройство вставки документов.
ВНИМАНИЕ
Закрывая направляющую и устройство вставки документов, следите за тем, чтобы не прищемить пальцы, так как это может привести к травме.
8.
Откройте переднюю крышку модуля Устройство вставки документов N1.
9.
Откройте направляющую (I-A1).
ВНИМАНИЕ
Открывая направляющую (I-A1), следите за тем, чтобы не прищемить пальцы, так как это может привести к травме.
10.
Удалите всю бумагу, замятую в направляющей (I-A1).
1. Удалите всю замятую бумагу.
2. Закройте направляющую (I-A1).
ВНИМАНИЕ
Закрывая направляющую, следите за тем, чтобы не прищемить пальцы, так как это может привести к травме.
11.
Откройте направляющую (I-A2).
ВНИМАНИЕ
Открывая направляющую (I-A2), следите за тем, чтобы не прищемить пальцы, так как это может привести к травме.
12.
Поверните диск (I-A3) и удалите всю замятую бумагу.
1. Поверните диск (I-A3) в направлении стрелки (против часовой стрелки).
2. Удалите всю замятую бумагу.
13.
Закройте направляющую (I-A2) и переднюю крышку.
1. Закройте направляющую (I-A2).
2. Закройте переднюю крышку.
ВНИМАНИЕ
Закрывая направляющую и крышку, следите за тем, чтобы не прищемить пальцы, так как это может привести к травме.
ПРИМЕЧАНИЕ
Если сообщение о замятии бумаги отображается даже после устранения замятия, проверьте, не осталось ли замятой бумаги, открыв входную направляющую.
14.
Снова загрузите бумагу в устройство вставки документов.
15.
Следуйте указаниям на экране.
ПРИМЕЧАНИЕ
Экран с указаниями по устранению замятия бумаги отображается до тех пор, пока не будет удалена замятая бумага.
