Устройство фальцовки бумаги J1 (приобретается дополнительно)

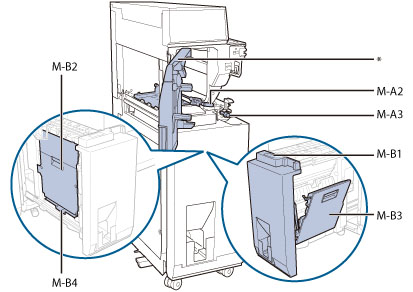

В этом разделе приводится описание процедуры устранения замятия бумаги, которое происходит в модуле Устройство фальцовки бумаги J1. Расположение модуля Устройство фальцовки бумаги J1 показано на следующей иллюстрации.
|
ПРИМЕЧАНИЕ
|
|
Иллюстрация ниже показывает, где произошло замятие бумаги. Следуйте ей для удаления замятой бумаги.
 * Передняя крышка
Модуль Устройство фальцовки бумаги J1 приобретается дополнительно.
|
Для удаления замятой бумаги следуйте приведенной ниже процедуре, обращая внимание на место замятия бумаги и указания, которые появляются на сенсорном дисплее.
1.
Откройте переднюю крышку модуля Устройство фальцовки бумаги J1.
2.
Откройте направляющую (M-A2).
3.
Поверните диск (M-A3) и удалите всю замятую бумагу.
 |
1. Поверните диск (M-A3) в направлении стрелки (против часовой стрелки). |
2. Удалите всю замятую бумагу. |
4.
Удалите всю бумагу, замятую в левой направляющей (M-B2).
 ВНИМАНИЕ |
|
Закрывая направляющую, следите за тем, чтобы не прищемить пальцы, так как это может привести к травме.
|
5.
Удалите всю бумагу, замятую в правой направляющей (M-B3).
|
ВНИМАНИЕ |
|
Закрывая направляющую, следите за тем, чтобы не прищемить пальцы, так как это может привести к травме.
|
6.
Удалите всю бумагу, замятую в выходной щели.
 |
1. Протолкните всю замятую бумагу наружу к выходной щели. |
2. Удалите всю замятую бумагу. |
|
3. Верните устройство фальцовки бумаги (M-B1) в исходное положение. |
|
ВНИМАНИЕ |
|
Возвращая устройство фальцовки бумаги в исходное положение, следите за тем, чтобы не прищемить пальцы, так как это может привести к травме.
|
7.
Закройте направляющую (M-A2) и переднюю крышку.
|
ВНИМАНИЕ |
|
Закрывая направляющую и крышку, следите за тем, чтобы не прищемить пальцы, так как это может привести к травме.
|
|
ПРИМЕЧАНИЕ
|
|
Если сообщение о замятии бумаги отображается даже после устранения замятия, проверьте, не осталось ли замятой бумаги, открыв входную направляющую.
 |
8.
Следуйте указаниям на экране.
|
ПРИМЕЧАНИЕ
|
|
Экран с указаниями по устранению замятия бумаги отображается до тех пор, пока не будет удалена замятая бумага.
|
