Внутри верхней крышки
В этом разделе приводится описание процедуры устранения замятия бумаги, которое происходит внутри верхней крышки модуля Финишер AN1/Прошивочный финишер AN2. Расположение модуля Финишер AN1/Прошивочный финишер AN2 показано на следующей иллюстрации.
|
ПРИМЕЧАНИЕ
|
|

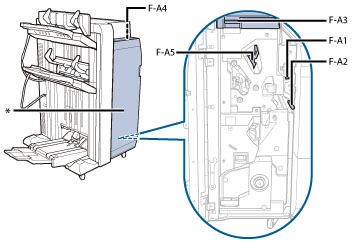

Иллюстрация ниже показывает, где произошло замятие бумаги. Следуйте ей для удаления замятой бумаги.
 * Верхняя крышка
|
|
ВАЖНО
|
|
Если непосредственно рядом с финишером подсоединено Устройство вставки документов N1, оно может отчасти затруднять устранение замятия бумаги в финишере. Прежде чем устранять замятие бумаги в финишере, поднимайте устройство вставки.
|
Для удаления замятой бумаги следуйте приведенной ниже процедуре, обращая внимание на место замятия бумаги и указания, которые появляются на сенсорном дисплее.
1.
Откройте переднюю крышку финишера.
2.
Нажмите кнопку (F-A1) до упора.
Эта процедура необходима только в том случае, если подсоединен модуль Перфоратор BT1 или Перфоратор BU1.
3.
Откройте направляющую (F-A2).
4.
Удалите всю замятую бумагу.
5.
Закройте направляющую (F-A2).
 ВНИМАНИЕ |
|
Закрывая направляющую, следите за тем, чтобы не прищемить пальцы, так как это может привести к травме.
|
6.
Удалите всю замятую бумагу из верхней крышки (F-A3) финишера.
|
ВНИМАНИЕ |
|
Открывайте верхнюю крышку медленно, так как слишком быстрое ее открытие может привести к травме.
|
7.
Откройте направляющую (F-A4).
8.
Удалите всю замятую бумагу.
|
ВНИМАНИЕ |
|
Закрывая направляющую, следите за тем, чтобы не прищемить пальцы, так как это может привести к травме.
|
|
ВАЖНО
|
|
Закройте направляющую до фиксации со щелчком.
|
9.
Закройте верхнюю крышку (F-A3) финишера.
|
ВНИМАНИЕ |
|
Закрывая крышку, следите за тем, чтобы не прищемить пальцы, так как это может привести к травме.
|
|
ВАЖНО
|
|
После закрытия верхней крышки финишера, нажмите на верхнюю крышку в местах, обозначенных этикетками, чтобы обеспечить плотное закрывание крышки.
|
10.
Удалите всю замятую бумагу из направляющей (F-A5).
11.
Закройте переднюю крышку финишера.
|
ВНИМАНИЕ |
|
Закрывая крышку, следите за тем, чтобы не прищемить пальцы, так как это может привести к травме.
|
12.
Следуйте указаниям на сенсорном дисплее.
|
ПРИМЕЧАНИЕ
|
|
Экран с указаниями по устранению замятия бумаги отображается до тех пор, пока не будет удалена замятая бумага.
|
