Duplex Color Image Reader Unit-K1
Original som placeras i dokumentmataren matas automatiskt ett ark i taget till originalglaset inför scanningen. Du kan scanna dokument såsom böcker, tjocka original, tunna original och overheadfilm på originalglaset i Duplex Color Image Reader Unit-K1.

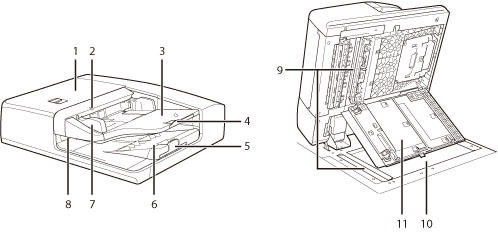

Delarna och deras funktioner
|
1.
|
Dokumentmatarlock
Öppna luckan när du behöver åtgärda pappersstopp. (Se "Duplex Color Image Reader Unit-K1 (tillval)".)
|
|
2.
|
Originalindikator
Tänds när du placerar original i originalmatningsfacket.
|
|
3.
|
Originalmatningsfack
Original som placeras här matas automatiskt ett ark i taget till dokumentmataren. Placera originalen i facket med den sida som ska scannas vänd uppåt.
|
|
4.
|
Extra originalmatningsfack
Dra ut facket när du matar in papper med stort format.
|
|
5.
|
Extra utmatningsfack
Dra ut facket när du matar ut papper med stort format.
|
|
6.
|
Utmatningsfack
Original som har scannats från originalmatningsfacket matas ut till utmatningsfacket i samma ordning som de matades in i dokumentmataren.
|
|
7.
|
Styrskenor
Justera de här styrskenorna så att de passar originalens bredd.
|
|
8.
|
Originalutmatningsindikator
Lyser när original matas ut och börjar blinka efter en viss period efter att utmatning av original har slutförts.
|
|
9.
|
Dokumentmatarens scanningsyta
Scannar dokument som skickas från dokumentmataren.
|
|
10.
|
Originalglas
Använd originalglaset när du scannar böcker, tjocka eller tunna original, overheadfilm och dylikt.
|
|
11.
|
Dokumentscanningslucka
Öppna den här luckan när du rengör dokumentmatarens scanningsyta. (Se "Underhåll".)
|
 FÖRSIKTIGT |
|
Stick inte in fingrarna i hålen runt originalmatningsfacket, eftersom du kan klämma dig. Var noga med att inte spilla vätska eller tappa föremål som gem eller häftklamrar i maskinen, eftersom detta kan medföra skador på maskinen.
|
|
VIKTIGT
|
|
Tryck inte hårt på dokumentmataren när du använder originalglaset för att kopiera eller scanna tjocka original, som böcker och tidskrifter.
Om originalutmatningsområdet är blockerat kan originalen bli skadade och utskriften undermålig. Placera därför inga föremål i originalutmatningsområdet.
|
|
OBS!
|
|
Om originalglaset eller originalmatningsbandet är smutsiga, kan utskriftskvaliteten försämras. Rengör i så fall dokumentmataren och originalglaset. (Se "Rutinrengöring".)
|
