Настроювання портів принтера

Якщо IP-адреса апарата змінилася або принтер було додано за допомогою папки Принтери Windows, відбуватимуться помилки друку. Зазвичай такі помилки спричинені неправильними параметрами порту принтера. Наприклад, указано неправильний номер порту або тип порту. У таких випадках друк неможливий, тому що дані документа не можуть потрапити на апарат. Щоб виправити таку проблему, настройте параметри порту принтера на комп’ютері.


Щоб виконати описану нижче процедуру, увійдіть у систему комп’ютера як користувач з обліковим записом адміністратора.

Відкрийте папку принтера. Відображення папки принтера

Клацніть правою кнопкою миші піктограму драйвера для цього апарата, потім виберіть пункт [Printer properties] або [Properties].

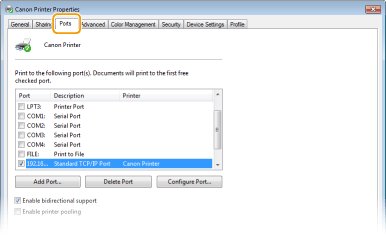

Виберіть вкладку [Ports] і налаштуйте потрібні параметри.

Додавання порту

Якщо ІР-адресу апарата змінено або вибрано неправильний порт під час установлення драйверів з папки «Принтери» Windows, додайте новий порт. Є два типи портів: «Порт MFNP» та «Стандартний порт TCP/IP». Виберіть тип порту відповідно до середовища.

Порт MFNP

(лише для середовища IPv4)

Це порт, який забезпечує автоматичне визначення ІР-адреси апарата. Навіть після змінення IP-адреси апарата підключення зберігається, якщо апарат і комп’ютер належать до однієї підмережі. Під час кожного змінення ІР-адреси додавати новий порт не потрібно. Якщо апарат використовується в середовищі IPv4, зазвичай слід вибрати цей тип порту.

Порт MFNP можна додати, тільки якщо встановлено драйвер із диска CD-диск/DVD-диск, який входить у комплект постачання апарата, або якщо ви завантажили та встановили драйвер принтера або факсу з веб-сторінки Canon.

Стандартний порт TCP/IP

Це стандартний порт Windows. Якщо використовується цей тип порту, необхідно додавати новий порт після кожного змінення ІР-адреси апарата. Виберіть цей тип порту, якщо апарат використовується в середовищі IPv6 та якщо не вдається додати порт MFNP.

Додавання порту MFNP

1	Натисніть кнопку [Add Port].
2	У розділі [Available port types] виберіть елемент [Canon MFNP Port], а потім натисніть кнопку [New Port].
3	Натисніть кнопку [Auto Detect]. Коли апарат буде визначено, виберіть його та натисніть кнопку [Next]. Апарат не виявлено Натисніть кнопку [Refresh]. Якщо проблема не зникла, виберіть елемент [IP address] або [MAC address], введіть IP-адресу або MAC-адресу апарата (Перегляд параметрів мережі), а потім натисніть кнопку [Next].
4	Послідовно виберіть команди [Add] [Finish].
5	Клацніть [Close].

Додавання стандартного порту TCP/IP

1	Натисніть кнопку [Add Port].
2	У розділі [Available port types] виберіть елемент [Standard TCP/IP Port], а потім натисніть кнопку [New Port].
3	Натисніть кнопку [Next].
4	Введіть IP-адресу або ім’я DNS апарата та натисніть кнопку [Next]. [Port Name] вводиться автоматично. За потреби його можна змінити. Якщо відображається наведений нижче екран, виконуйте вказівки, що з’являтимуться на екрані. *Указуючи значення параметра [Device Type], у пункті [Standard] виберіть [Canon Network Printing Device with P9100].
5	Клацніть [Finish].
6	Клацніть [Close].

Змінення типу або номера порту

Якщо на апараті змінено протокол друку (LPD або RAW) (Настроювання протоколів друку та функцій WSD) або номер порту (Змінення номерів портів), необхідно налаштувати відповідні параметри на комп’ютері. Ця операція не потрібна для портів WSD.

Порт MFNP

1	Клацніть елемент [Configure Port].
2	У пункті [Protocol Type] виберіть елемент [RAW] або [LPR] і змініть значення параметра [Port Number].
3	Натисніть кнопку [OK].

Стандартний порт TCP/IP

1	Клацніть елемент [Configure Port].
2	У пункті [Protocol] виберіть елемент [Raw] або [LPR]. Якщо вибрано елемент [Raw], змініть значення параметра [Port Number]. Якщо вибрано елемент [LPR], у пункті [Queue Name] введіть значення «lp».
3	Натисніть кнопку [OK].

Клацніть [Close].
