Konfiguracja ustawień sieci Ethernet
 |
|
Ethernet jest standardem komunikacji danych w obrębie sieci lokalnej (LAN). Możliwe jest określenie trybu komunikacji i rodzaju sieci Ethernet. Na ogół z urządzenia można korzystać bez zmiany ustawień domyślnych (<Ustawienia sterownika Ethernet>), można to jednak zrobić, aby dostosować je do środowiska sieciowego.
|
1
Wyświetl ekran <Menu>. Ekran Główny
Model z Panelem Dotykowym
Wybierz przycisk <Menu> w widoku Ekran Główny.
Model z 5-linijkowym wyświetlaczem LCD
Naciśnij przycisk
.
.2
Wybierz <Ustawienia sieciowe>.
Jeśli pojawi się ekran z prośbą o wprowadzenie kodu PIN, wprowadź prawidłowy kod PIN. Konfiguracja kodu PIN menedżera systemu
3
Wybierz <Ustawienia sterownika Ethernet>
<Autom. wykr.>.
<Autom. wykr.>.4
Zdecyduj, czy ustawienia sieci Ethernet zostaną skonfigurowane automatycznie czy ręcznie.
Jeśli włączona jest funkcja automatycznego wykrywania, urządzenie wykryje i automatycznie ustawi tryb komunikacji sieci Ethernet oraz typ, którego można użyć.
Automatyczna konfiguracja ustawień sieci Ethernet
Wybierz <Włącz> w sekcji <Autom. wykr.>.
Ręczna konfiguracja ustawień sieci Ethernet
|
1
|
Skonfiguruj ustawienie wyłączające automatyczne wykrywanie.
Wybierz <Wyłącz> w sekcji <Autom. wykr.>.
|
|
2
|

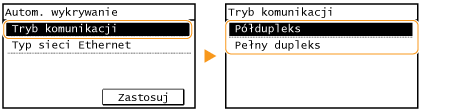

<Tryb komunikacji>
wybierz tryb komunikacji. <Półdupleks>
Naprzemiennie wysyła i pobiera dane komunikacyjne. Opcję tę należy wybrać, gdy urządzenie jest podłączone do urządzenia sieciowego w trybie półdupleks.
<Pełny dupleks>
Jednocześnie wysyła i pobiera dane komunikacyjne. Ustawienie odpowiednie dla większości środowisk.
|
|
3
|
<Typ sieci Ethernet>
wybierz rodzaj sieci Ethernet. |
|
4
|
Wybierz <Zastosuj>.
|
