Come sostituire l'unità tamburo
Quando è necessario sostituire l'unità tamburo, sul display viene visualizzato un messaggio. Seguire la procedura indicata per sostituire l'unità tamburo.
1
Premere il pulsante sul coperchio sinistro e aprire quest'ultimo.
|
|
|
Per evitare di danneggiare l'unità tamburo, aprire sempre il coperchio sinistro mantenendo un'apertura di almeno 50 mm.
|
2
Aprire il coperchio anteriore.
3

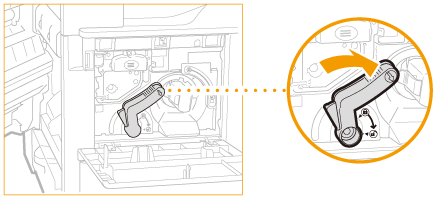

Ruotare la leva di sblocco.
4
Girare una vite e rimuoverla.
5
Afferrando la maniglia dell'unità tamburo, estrarre l'unità tamburo tirandolo leggermente verso l'alto.
6
Estrarre una nuova unità tamburo dalla confezione.
|
|
|
Non rimuovere il coperchio protettivo prima di collegare l'unità tamburo alla macchina.
|
7
Sorreggere il coperchio protettivo dell'unità tamburo e allinearlo con le scanalature interne all'unità principale.
8
Sorreggendo il coperchio protettivo, inserire l'unità tamburo.
|
|
|
Prestare attenzione a non toccare la parte blu-verde del tamburo.
|
9
Rimuovere il coperchio protettivo dell'unità tamburo.
10
Girare una vite e collegarla.
11

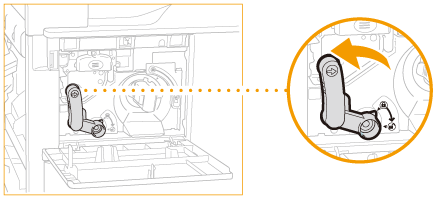

Ruotare la leva di sblocco in posizione verticale.
12
Controllare il contatore
immettere la data e il valore del contatore nell'etichetta relativa al contatore del tamburo.
immettere la data e il valore del contatore nell'etichetta relativa al contatore del tamburo.
13
Apporre l'etichetta del contatore (
) sull'unità tamburo.
) sull'unità tamburo.
14
Chiudere il coperchio anteriore e il coperchio sinistro.
