Nadzor nad uređajem i upravljanje njime pomoću protokola SNMP
Jednostavan mrežni protokol za upravljanje (Simple Network Management Protocol, SNMP) protokol je za nadzor komunikacijskih uređaja na mreži i upravljanje njima pomoću baze podataka za upravljanje (Management Information Base, MIB). Uređaj podržava SNMPv1 i SNMPv3 s poboljšanim sigurnosnim značajkama. Možete s računala provjeriti stanje uređaja prilikom ispisa dokumenata ili korištenja sučelja Remote UI (Korisničko sučelje za daljinski pristup). Možete omogućiti SNMPv1 ili SNMPv3 ili oba istovremeno. Definirajte postavke za svaku od verzija u skladu s mrežnim okruženjem i svrhom korištenja.
SNMPv1
SNMPv1 koristi podatke pod nazivom "zajednica" za definiranje opsega SNMP komunikacije. Budući da su ti podaci izloženi mreži kao običan tekst, mreža će biti podložna napadima. Ako želite zajamčiti zaštitu mreže, onemogućite SNMPv1 i koristite SNMPv3.
SNMPv3
Uz SNMPv3 upravljanje mrežnim uređajima bit će zaštićeno snažnim sigurnosnim značajkama. Imajte na umu da prije konfiguriranja protokola SNMPv3 za Remote UI morate omogućiti TLS (Omogućivanje komunikacije šifrirane TLS-om za Remote UI (Korisničko sučelje za daljinski pristup)).
 |
|
Uređaj ne podržava SNMP značajku obavješćivanja o iznimci.
Informacije o promjeni broja SNMP priključka potražite u odjeljku Promjena brojeva priključaka.
Kada na računalo na mreži instalirate upravljački softver SNMP-a, možete daljinski konfigurirati i nadzirati uređaj te upravljati njime s računala. Dodatne informacije potražite u priručnicima s uputama za upravljački softver.
|
1
Pokrenite Remote UI (Korisničko sučelje za daljinski pristup) i prijavite se u načinu rada za upravitelja sustava. Pokretanje sučelja Remote UI (Korisničko sučelje za daljinski pristup)
2
Kliknite [Settings/Registration].
3
Kliknite [Network Settings]
[SNMP Settings].
[SNMP Settings].
4

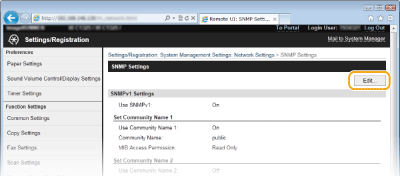

Kliknite [Edit].
5
Definirajte postavke protokola SNMPv1.
Ako ne morate promijeniti postavke za SNMPv1, prijeđite na sljedeći korak.
[Use SNMPv1]
Potvrdite okvir da biste omogućili SNMPv1. Preostale SNMPv1 postavke možete definirati tek kada potvrdite taj okvir.
Potvrdite okvir da biste omogućili SNMPv1. Preostale SNMPv1 postavke možete definirati tek kada potvrdite taj okvir.
[Use Community Name 1]/[Use Community Name 2]
Potvrdite okvir da biste definirali naziv zajednice.. Ako nije potrebno definirati naziv zajednice, poništite potvrdni okvir.
Potvrdite okvir da biste definirali naziv zajednice.. Ako nije potrebno definirati naziv zajednice, poništite potvrdni okvir.
[Community Name]
Unesite najviše 32 alfanumerička znaka kao naziv zajednice.
Unesite najviše 32 alfanumerička znaka kao naziv zajednice.
[MIB Access Permission]
Za svaku zajednicu odaberite [Read/Write] ili [Read Only] za ovlasti pristupa MIB objektima.
Za svaku zajednicu odaberite [Read/Write] ili [Read Only] za ovlasti pristupa MIB objektima.
|
[Read/Write]
|
Dopušta prikaz i promjenu vrijednosti MIB objekata.
|
|
[Read Only]
|
Dopušta samo prikaz vrijednosti MIB objekata.
|
[Use Dedicated Community]
Namjenska je zajednica unaprijed postavljena zajednica namijenjena isključivo administratorima koji koriste softver tvrtke Canon, npr. iW Management Console. Potvrdite okvir da biste koristili namjensku zajednicu. Ako ne želite koristiti namjensku zajednicu, poništite okvir.
Namjenska je zajednica unaprijed postavljena zajednica namijenjena isključivo administratorima koji koriste softver tvrtke Canon, npr. iW Management Console. Potvrdite okvir da biste koristili namjensku zajednicu. Ako ne želite koristiti namjensku zajednicu, poništite okvir.
Omogućivanje protokola SNMPv1
|
1
|
Potvrdite okvir [Use SNMPv1].
|
|
2
|
Potvrdite okvir [Use Community Name 1] ili [Use Community Name 2], u tekstni okvir [Community Name] (Naziv zajednice) unesite naziv zajednice pa definirajte postavku [MIB Access Permission].
Možete registrirati najviše dva naziva zajednice.
|
|
3
|
Potvrdite okvir [Use Dedicated Community] i definirajte postavku [MIB Access Permission].
|
Onemogućivanje protokola SNMPv1
Poništite potvrdni okvir [Use SNMPv1].
6
Definirajte postavke protokola SNMPv3.
Ako ne morate promijeniti postavke za SNMPv3, prijeđite na sljedeći korak.
[Use SNMPv3]
Potvrdite okvir da biste omogućili SNMPv3. Preostale SNMPv3 postavke možete definirati tek kada potvrdite taj okvir.
Potvrdite okvir da biste omogućili SNMPv3. Preostale SNMPv3 postavke možete definirati tek kada potvrdite taj okvir.
[Enable User]
Potvrdite okvir da biste omogućili [User Settings 1]/[User Settings 2]/[User Settings 3]. Da biste onemogućili korisničke postavke, poništite odgovarajući potvrdni okvir.
Potvrdite okvir da biste omogućili [User Settings 1]/[User Settings 2]/[User Settings 3]. Da biste onemogućili korisničke postavke, poništite odgovarajući potvrdni okvir.
[User Name]
Unesite najviše 32 alfanumerička znaka za korisničko ime.
Unesite najviše 32 alfanumerička znaka za korisničko ime.
[MIB Access Permission]
Odaberite [Read/Write] ili [Read Only] za ovlasti pristupa MIB objektima.
Odaberite [Read/Write] ili [Read Only] za ovlasti pristupa MIB objektima.
|
[Read/Write]
|
Dopušta prikaz i promjenu vrijednosti MIB objekata.
|
|
[Read Only]
|
Dopušta samo prikaz vrijednosti MIB objekata.
|
[Security Settings]
Odaberite [Authentication On/Encryption On], [Authentication On/Encryption Off] ili [Authentication Off/Encryption Off] za željenu kombinaciju postavki provjere autentičnosti i šifriranja.
Odaberite [Authentication On/Encryption On], [Authentication On/Encryption Off] ili [Authentication Off/Encryption Off] za željenu kombinaciju postavki provjere autentičnosti i šifriranja.
Omogućivanje protokola SNMPv3
|
1
|
Potvrdite okvir [Use SNMPv3].
|
|
2
|
Potvrdite okvir [Enable User] i definirajte postavke [User Name], [MIB Access Permission] i [Security Settings].
Možete registrirati najviše tri korisnika.
|
|
3
|

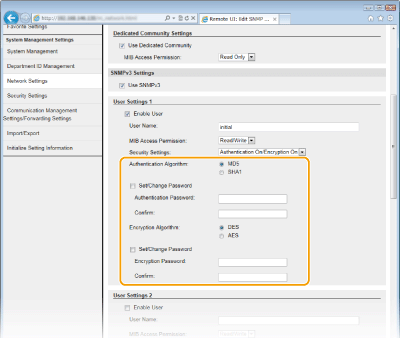

Definirajte postavke provjere autentičnosti i šifriranja prema potrebi.
Te postavke definirajte samo kada je za [Security Settings] odabrano [Authentication On/Encryption On] ili [Authentication On/Encryption Off].
 [Authentication Algorithm]
Kliknite izborni gumb [MD5] ili [SHA1] za algoritam koji odgovara vašem mrežnom okruženju. [Encryption Algorithm]
Kliknite izborni gumb [DES] ili [AES] za algoritam koji odgovara vašem mrežnom okruženju. [Set/Change Password]
Da biste postavili ili promijenili lozinku, potvrdite okvir i unesite 6 do 16 alfanumeričkih znakova za lozinku u tekstni okvir [Authentication Password]/[Encryption Password]. Unesite istu lozinku u tekstni okvir [Confirm] da biste je potvrdili. Za algoritme provjere autentičnosti i šifriranja mogu se postaviti zasebne lozinke. |
|
4
|
Definirajte naziv konteksta koji označava SNMP kontekst.
 [Context Name 1]/[Context Name 2]/[Context Name 3]
Unesite najviše 32 alfanumerička znaka za naziv konteksta. Možete registrirati najviše tri naziva konteksta. |
Onemogućivanje protokola SNMPv3
Poništite potvrdni okvir [Use SNMPv3].
7
Definirajte postavke za dobivanje informacija o upravljanju pisačem.
Kada koristite SNMP, s računala u mreži možete nadzirati i redovno dobivati informacije o upravljanju pisačem, npr. o protokolima ispisa i priključcima pisača.
[Acquire Printer Management Information from Host]
Potvrdite okvir da biste omogućili nadzor nad informacijama o upravljanju pisačem putem SNMP-a. Da biste onemogućili nadzor nad informacijama o upravljanju pisačem, poništite potvrdni okvir.
Potvrdite okvir da biste omogućili nadzor nad informacijama o upravljanju pisačem putem SNMP-a. Da biste onemogućili nadzor nad informacijama o upravljanju pisačem, poništite potvrdni okvir.
8
Kliknite [OK].
9
Ponovno pokrenite uređaj.
Isključite uređaj pa pričekajte barem deset sekundi prije nego ga ponovno uključite.
|
|
Onemogućivanje protokola SNMPv1Neke funkcije uređaja postat će nedostupne, npr. funkcija dohvaćanja podataka o uređaju putem upravljačkog programa pisača.
Korištenje upravljačke pločeSNMP postavke možete omogućiti ili onemogućiti pomoću gumba <Izbornik>. Postavke SNMP
|
|
Istovremeno omogućivanje protokola SNMPv1 i SNMPv3
|
|
Ako omogućite obje verzije SNMP-a, preporučujemo da dozvole pristupa za MIB u protokolu SNMPv1 postavite na [Read Only]. Dozvola za pristup MIB-u može se u protokolima SNMPv1 i SNMPv3 postaviti zasebno (kao i za svakog korisnika u SNMPv3). Odabir mogućnosti [Read/Write] (dozvola neograničenog pristupa) u protokolu SNMPv1 poništava snažnije sigurnosne značajke protokola SNMPv3 jer se na taj način većinom postavki može upravljati pomoću protokola SNMPv1.
|
